激光金属3D打印（以激光粉末床熔融为代表）中，激光光斑的能量分布是决定成形质量的核心物理因素之一。它直接影响了熔池的热力学行为、微观组织演变、缺陷形成乃至最终零件的力学性能。目前主流工业设备正从单纯的高斯光束向可调光斑发展。数百瓦甚至千瓦级激光器已经成为激光金属3D打印的标配光源。如何准确的对这种千瓦级激光的焦点光斑分布进行准确测量已经成为激光金属3D打印的重要任务。

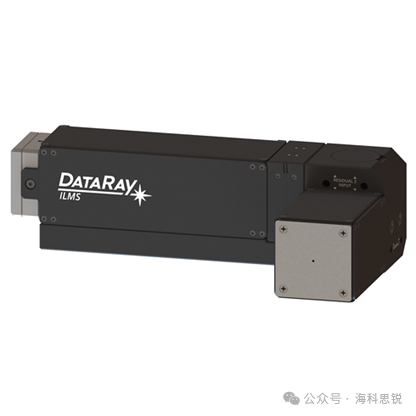

   美国Dataray公司推出的ILMS专为测量聚焦型高功率工业激光束而设计。该系统结合了二次成像/放大光学元件、保偏分束器以及DataRay光束分析仪，可测量传统分析系统难以承受的小光斑束腰。通过对聚焦光束进行放大，系统能对微米级光斑实现全像素级的二维测量。

   ILMS兼容大多数DataRay 光束分析仪，并搭载功能全面、高度可定制且以用户为中心的软件（随附提供，无需授权费用）。该软件会自动计算系统的放大倍率，因此测量结果无需进行后期处理或修正。

系统特点：

· 提供紫外、可见光、近红外、中波红外、短波红外等多种选项

· 可选高倍率放大配置（50倍及以上）

· 可处理高功率光束（最高达千瓦级）

· 配备两个可切换滤光片，实现灵活、精细的衰减调节

· 分析仪可便捷地从系统中拆卸，用于独立操作

· 可选配经过校准的针孔光阑

· 可集成功率计与光束收集器

·可测量小至数微米的光斑束腰直径

主要应用：

• · 紧聚焦光束、光纤端面、边缘耦合器、激光二极管等

• · 高功率激光切割系统

• · 增材制造

• · 质量控制

• · 显示器制造

• · 激光焊接

应用实例 – 增材与减材制造

·F-theta 透镜在增材与减材制造中具有重要价值，因为它能够在焦平面上将高功率光束聚焦于不同 XY 位置。观察这些聚焦光束的详细二维轮廓往往非常有用。

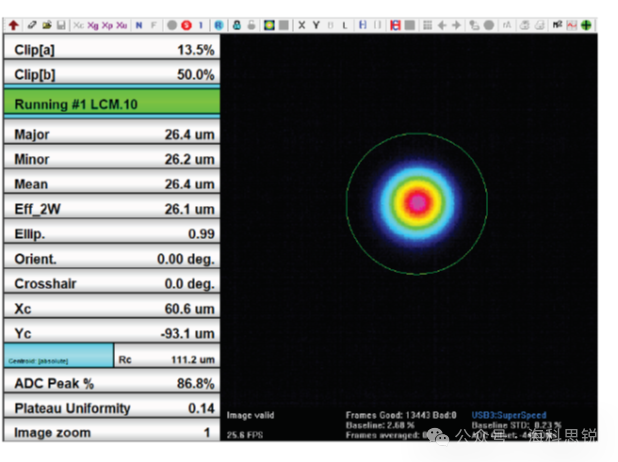

·例如：一个焦距为 160 mm 的 F-theta 透镜将直径为 3.5 mm 的 343 nm 准直激光聚焦至约 26 µm 的最小束腰直径。传统光束分析仪的像元尺寸难以精确测量如此小的束腰。而ILMS-5-UV 采用放大光学元件，可实现对紧聚焦光束的完整二维轮廓分析，从而帮助诊断热点、意外光束椭圆度等难以发现的问题。

应用实例 – 难以直接测量的光束束腰

·在许多应用中，光束束腰位于难以直接测量的位置，例如 VCSEL 的出光面、光纤端面或短工作距离的聚焦光学系统内部。ILMS 能够轻松对这些难以接近的束腰进行二次成像，从而应对这些复杂场景。

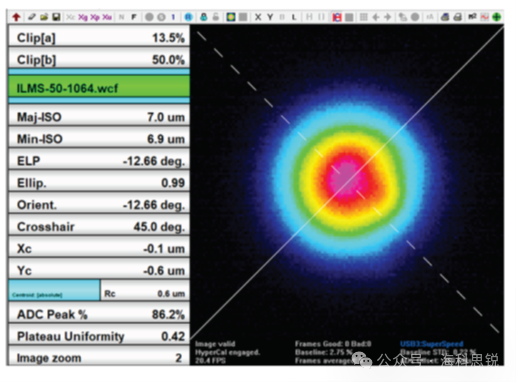

·例如：我们需要测量一根与 1064 nm 光纤耦合光源配合使用的单模光纤的端面，其纤芯直径为 7 µm。ILMS-50-1064 中的光学元件将光纤端面放大至 WinCamD-LCM 探测器上。传统光束分析仪很难靠近光纤端面进行近场测量，而该系统则有效解决了这一难题。

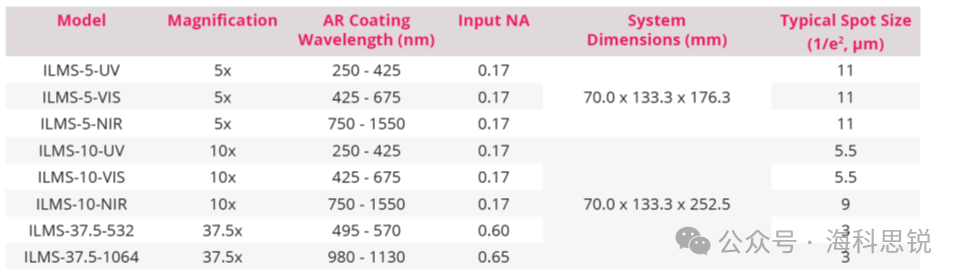

典型配置

可提供定制选项，具体配置取决于实际应用需求。如需配置建议，请联系 sales@bjhksr.com。
