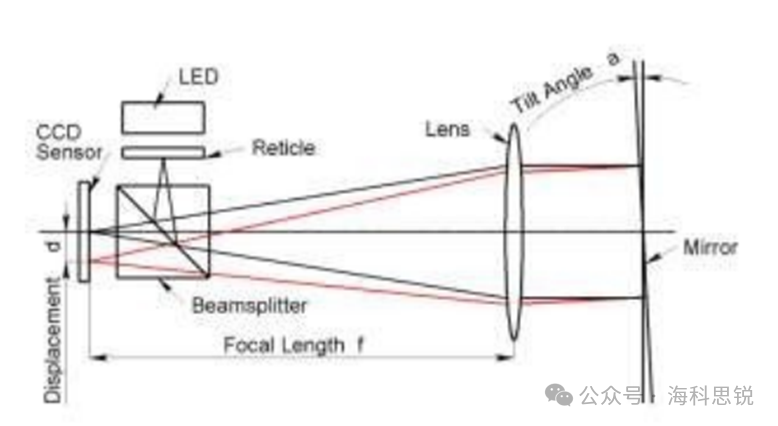

一、自准直仪原理

二、自准直仪的应用

1.光学应用：

1.1 相机物镜测试

1.2反射表面（如硅片）的距离的测量

1.3凹面镜和凸面镜的曲率半径的测量

1.4 透镜和光学系统的后焦距的测量

2. LED和LD对焦应用：

2.1 调整LD位置到特定距离。

2.2 调整激光二极管至最佳准直位置

2.3 通过专用软件计算光束发散角

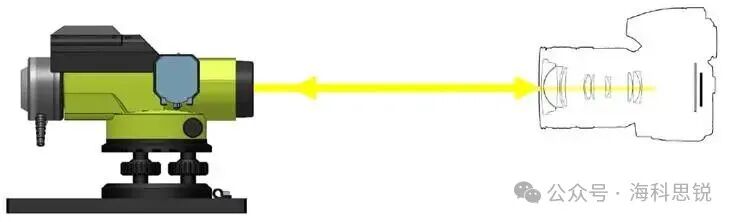

1.1相机物镜的测试

1.2测试反射表面（如硅片）的距离

1.3凹面镜和凸面镜的曲率半径的测量

1.3.1凹面镜曲率半径的测量

1.3.2凸面镜曲率半径的测量

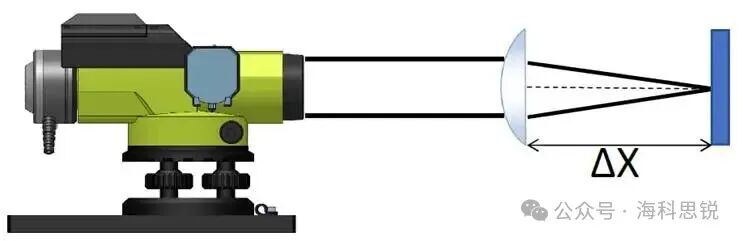

1.4透镜和光学系统后焦距的测量

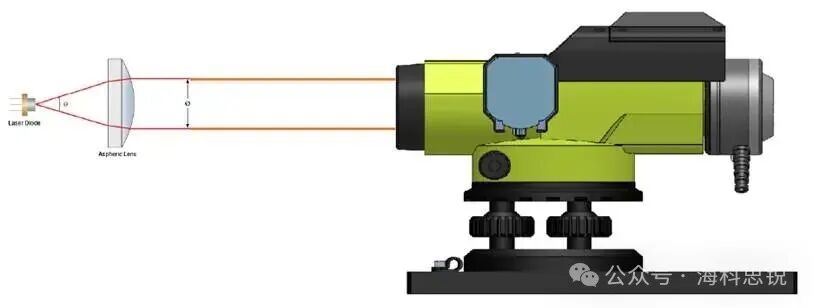

2.1调整LD位置到特定距离

2.2将激光二极管调整到最佳准直位置

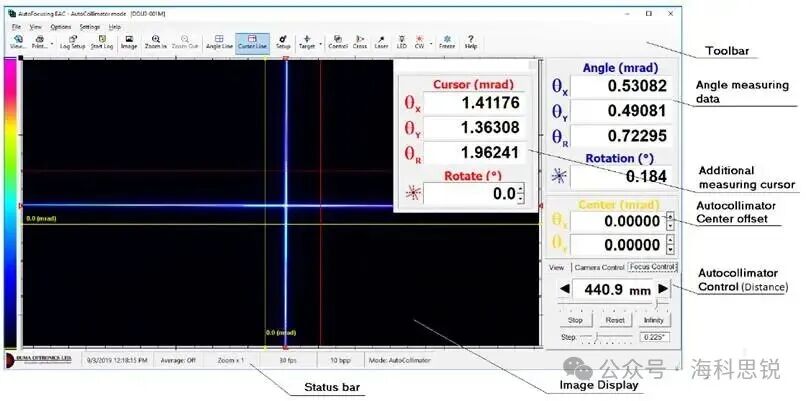

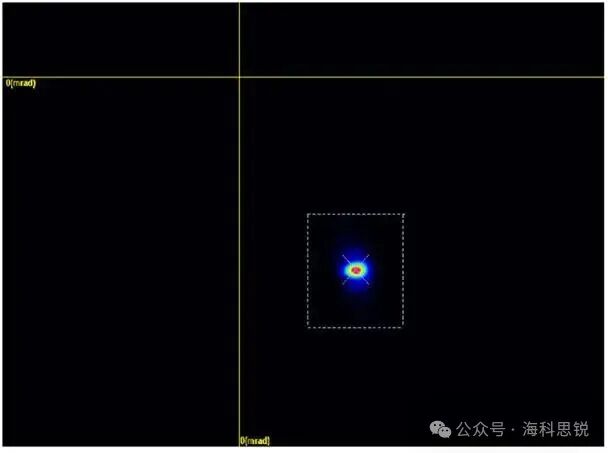

2.3通过专用软件计算光束发散角

三、Duma Optronics 公司自准直仪选型分析

Duma Optronics 公司自准直仪产品线丰富，其核心特点在于将高精度自准直测量与激光光束分析（光束轮廓、发散角、多光束并行测量）功能融合，形成独特的“混合型”仪器。产品迭代和衍生主要围绕以下几个维度进行：

孔径与精度：从标准36mm到超大110mm，孔径越大，通常瞄准精度和稳定性越高，适合更大尺寸目标的测量。

功能集成：基础自准直 -> 集成光束分析 -> 增加自动对焦 -> 扩展为大视场或总站型。

光谱范围：从可见光扩展到近红外（1060nm）甚至短波红外（1300nm SWIR），以适应不同光源的测量需求。

分辨率与视场：传感器分辨率、视场角（FoV）不同，在测量范围与细节分辨上各有侧重。

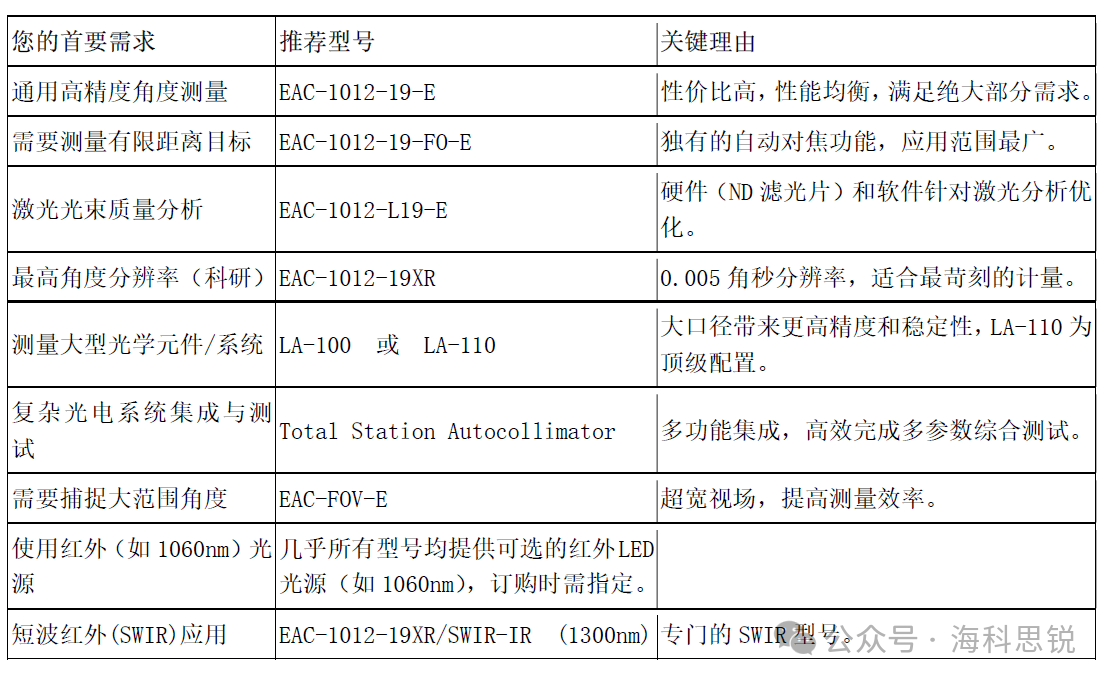

Duma Optronics 公司自准直仪选型建议速查表

DUMA的自准直仪产品线以其高分辨率（可达0.005角秒）和创新的混合测量技术脱颖而出。选型的关键在于明确：

测量对象尺寸-> 决定所需孔径（36mm / 62mm / 100mm / 110mm）。

核心测量内容-> 决定核心功能（纯角度 / 光束分析 / 多合一）。

工作距离-> 决定是否需要自动对焦（FO）功能。

光源波长-> 决定是否需要选择红外或SWIR版本。
