在精密光学、先进制造与前沿科研领域，对短波红外（SWIR）及扩展短波红外（eSWIR）激光光束的精准表征，一直是追求极致性能的关键挑战。传统测量手段常受限于波长范围、动态范围与灵敏度，难以捕捉光束的全部细节。

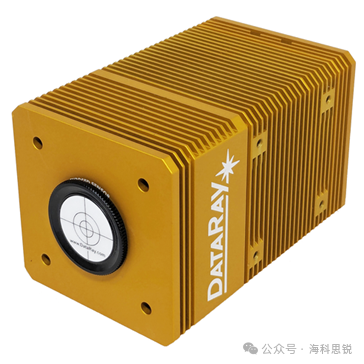

    美国DataRay公司推出的 WinCamD-QD系列光束质量分析仪，以其革命性的胶体量子点传感器技术，为您提供从可见光到2000 nm的全谱段、高精度光束分析解决方案，让不可见的光束特性清晰呈现。

核心技术突破：量子点传感器

WinCamD-QD的核心在于其先进的胶体量子点传感器，它打破了传统硅基或InGaAs传感器的性能边界：

• 超宽光谱响应：覆盖350-2000 nm的连续波段，一台设备即可应对从紫外可见到短波红外的多种激光源，包括主流的1550 nm通信波段及更长的eSWIR波段。

• 卓越成像质量：凭借15μm像素尺寸、全局快门以及超过2100:1的信噪比，能够以极高精度捕获连续光和脉冲激光的瞬时二维光强分布，满足ISO 11146标准的光束测量要求。

• 高灵敏度与动态范围：14位ADC与高达66dB的电子动态范围，确保从微弱信号到高功率光束都能获得无失真的剖面数据。

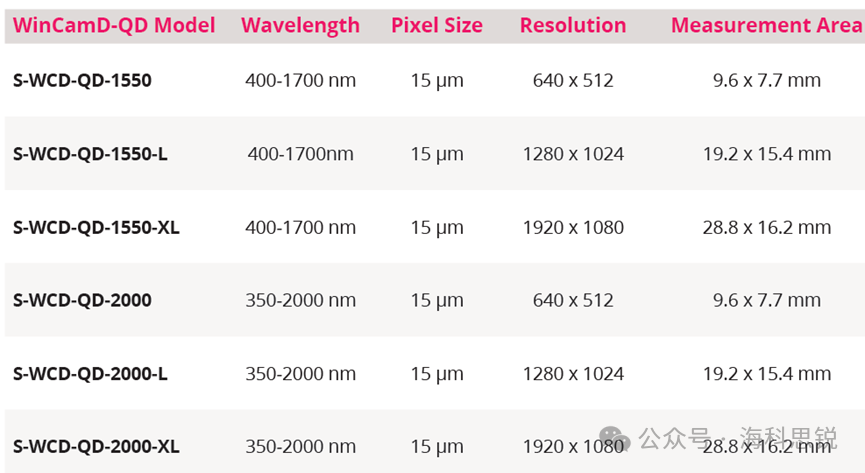

全面产品型号，匹配多样需求

我们提供不同分辨率与测量视场的型号，以适应从精密光斑分析到大范围光束表征的各种应用场景：

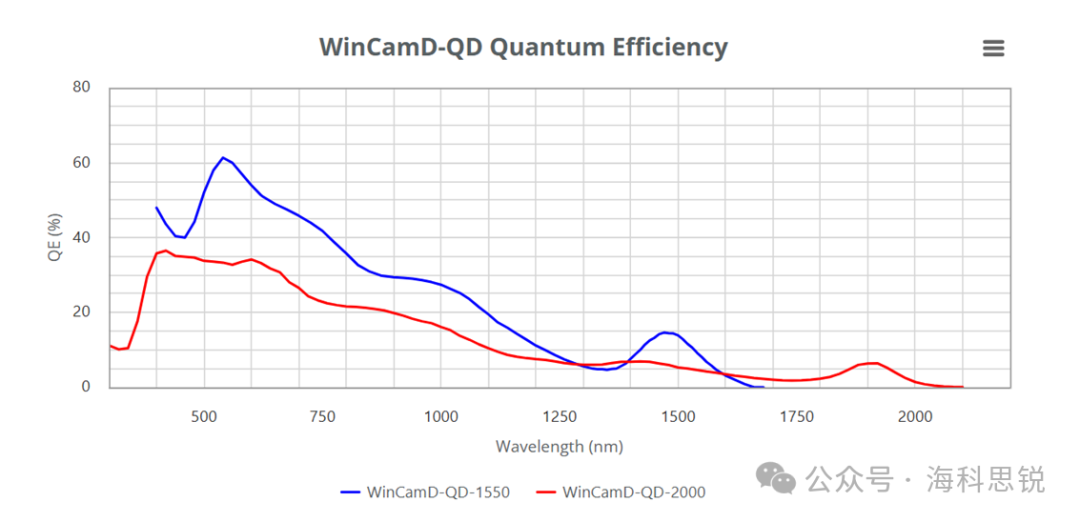

WinCamD-QD系列量子点相机量子效率曲线：

强大软件与集成能力

WinCamD-QD的强大，不仅在于硬件：

• 全功能免费软件：配备功能全面、高度可定制的DataRay专用软件，无许可费用、无限安装、免费更新。支持数据记录、外部程序接口对接。

• 自动化测量：可轻松集成M2DU电动平移台，实现完全自动化的M²（光束质量因子）测量，一键完成光束传播分析。

• 高功率解决方案：提供丰富的采样、吸收和反射式衰减选项，确保即使面对高能激光，也能安全、准确地进行剖面分析。

广泛的应用领域

WinCamD-QD是以下应用的理想工具：

• 1550 nm及其他SWIR激光器的光束质量评估与现场服务

• 光学组件组装与仪器系统对准

• 通信光纤的光束特性表征

• 光束漂移记录与长期监测

• 高发散度激光二极管的分析

• 配合平移台进行完整的M²测量

附：光束轮廓测量仪选型指南

光束轮廓测量是评估激光性能的核心。无论您的激光用于手术、通信、测绘还是基础研究，了解其光束特性都至关重要。

选型前需要明确的五个关键问题

确定您的测量需求

请明确您需要测量以下哪些参数，这将进一步缩小选型范围：

• 光束直径（一个或多个位置）

• 光束XY位置及漂移

• 光束XYZ焦点位置

• 光束发散角与指向稳定性

• 光束形状（高斯、平顶、线形等）

• 光束质量（如M²传播因子、均匀性）

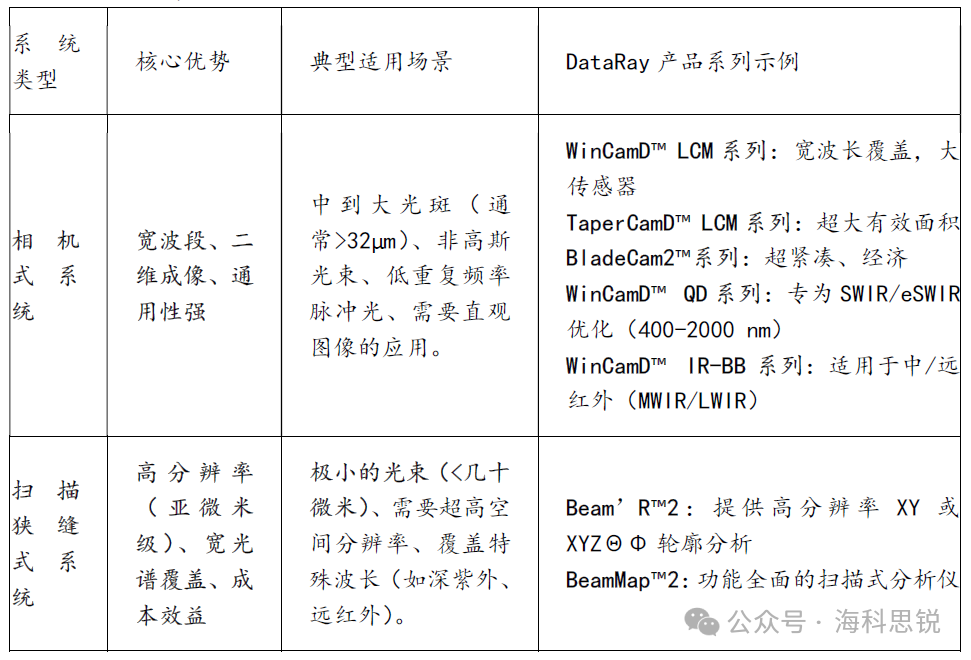

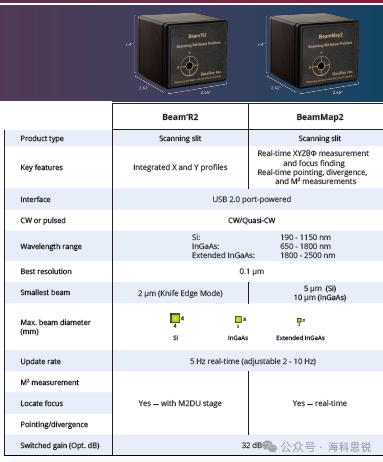

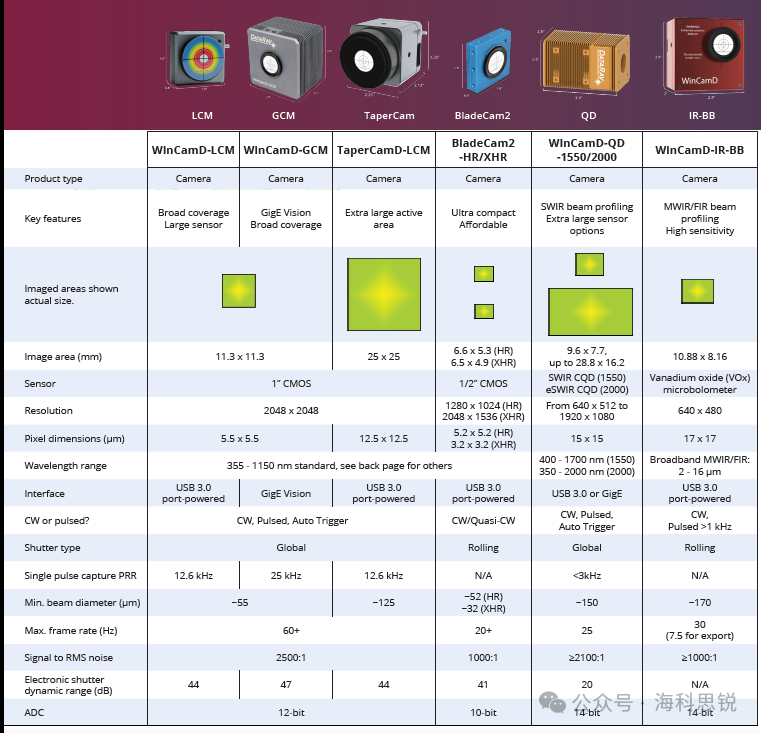

两大技术路线：相机式 vs. 扫描狭缝式

根据上述答案，您可以在两种主流技术中进行选择：

典型测量功能展示

现代光束轮廓仪软件通常提供强大的分析功能，例如：

• M²扫描：自动测量光束质量因子。

• 光束漂移追踪：长时间记录光束位置稳定性。

• 能量密度分析：显示光束的强度（能量）分布。

• 对准辅助：提供实时视觉反馈，便于光学系统对准。

• 带状图记录：连续记录关键参数（如直径、位置）随时间的变化。

• 刀口法模式：一种高精度的传统直径测量方法。

如何开始

1. 梳理需求：对照前文的五个关键问题和测量参数列表，明确您的具体条件。

2. 初选技术路线：根据光斑尺寸、是否需要成像等，判断是相机式还是扫描狭缝式更合适。

3. 查阅详细资料：访问DataRay官网或联系中国区代理商：北京海科思锐光电仪器有限公司，获取您感兴趣的产品系列的详细选型指南和数据手册，以确认其波长范围、分辨率、接口等参数完全符合您的要求。
