直驱电动位移台的原理、特点、选型和主要应用

来源: | 作者:陈亚辉海科思锐 | 发布时间 :1天前 | 7 次浏览 | 🔊 点击朗读正文 ❚❚ ▶ | 分享到:

直驱电动位移台的核心在于“直接驱动”：它取消了丝杠、齿轮、皮带等中间传动环节，由直线电机产生的电磁推力直接作用于运动平台。这一根本性改变，使其在精度、速度、寿命和维护性上与传统位移台拉开差距，成为高端精密制造与科研领域的关键基础部件。

直驱电动位移台主要原理

其驱动原理本质上是将旋转电机“展开”为平板结构。位移台通常采用无铁芯或有铁芯三相直线电机，电机定子（含永磁体或线圈）固定在基座上，动子（含线圈或永磁体）与运动平台固连。当控制器向动子线圈通入三相电流时，会产生行波磁场，与定子永磁体磁场相互作用，直接产生直线推力，推动平台沿导轨作直线运动。由于推力不经任何机械转换部件传递，传动链中的背隙、弹性变形和摩擦被从根本上消除。

直驱电动位移台组成结构

一套典型的直驱电动位移台由以下几个关键部分构成：

驱动单元是核心，即直线电机模组。根据应用需求，可选用无铁芯电机（轻负载、超高加速度、无齿槽力）或有铁芯电机（高推力、高刚性）。导向单元通常采用交叉滚柱轴承或循环滚珠轴承。交叉滚柱轴承以线接触替代点接触，刚性更高、预紧力需求更小，能同时承受垂直与力矩载荷，在直线度与平面度上表现接近空气轴承。反馈单元为高分辨率线性光栅尺或编码器，直接测量平台实际位置。绝对式光栅尺上电即知位置，无需回零操作，分辨率可达1 nm级别。结构基体包括底座与运动平台，材料多为硬质铝合金，需具备高刚性与热稳定性。部分垂直轴型号还会配备磁性平衡装置，用于抵消重力，降低电机持续电流与发热。

直驱电动位移台技术特点

精度与重复性极高。直接驱动消除了传动间隙，配合高分辨率光栅尺闭环反馈，双向重复定位精度可达±80 nm甚至更优。绝对式编码器的应用进一步消除了回零误差与启动等待时间。

动态性能优异。无中间机械部件的惯性与摩擦束缚，平台可实现超过10g的加速度和高达500 mm/s以上的速度。对于需要高频往复运动或快速点位捕捉的工序，这一优势直接转化为产能。

超长寿命与低维护。动子与定子之间无机械接触（依靠磁场传力），导向部件在润滑得当的情况下磨损极微。无铁芯电机更是完全无摩擦运行，可满足24/7 连续生产的需求。

行程灵活且结构紧凑。直线电机通过拼接定子可轻松扩展行程，不受丝杠长度限制。同时，省去丝杠、联轴器等部件后，位移台在运动方向上的尺寸显著缩短，有利于设备小型化。

存在热管理需求。电机线圈通电发热直接传导至平台，若散热设计不当可能引起热漂移，影响长时间定位稳定性。高端型号通常需配合水冷或优化控制器电流策略来抑制温升。

直驱电动位移台主要应用

半导体与电子制造是直驱位移台最集中的应用领域。晶圆检测、固晶机、焊线机、激光切割与打标等工序，要求亚微米级定位与高频高速运动，直驱方案几乎是必然选择。

光学与光子学方面，用于透镜精密对位、光纤对准、显微镜样品扫描及超分辨率成像，利用的是其纳米级分辨率与平稳低速运动能力。

精密测量与检测中，表面形貌测量、视觉影像系统、探针台等设备依赖直驱台的低直线度误差与高重复性来保证数据可靠性。

生物医疗与实验室自动化领域，DNA/基因提取、药物配置、微型阵列操作等场景使用紧凑型直驱模组实现高速移液与精准定位。

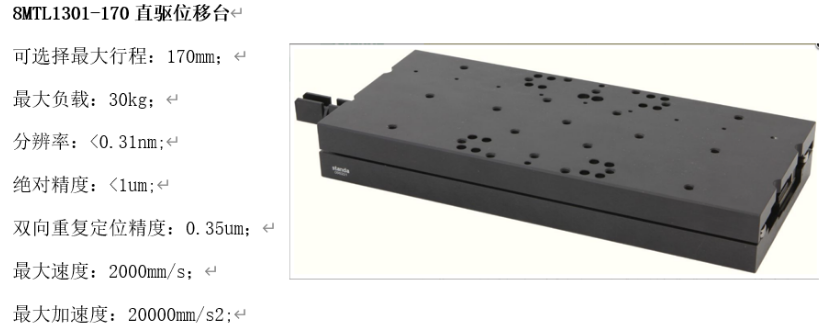

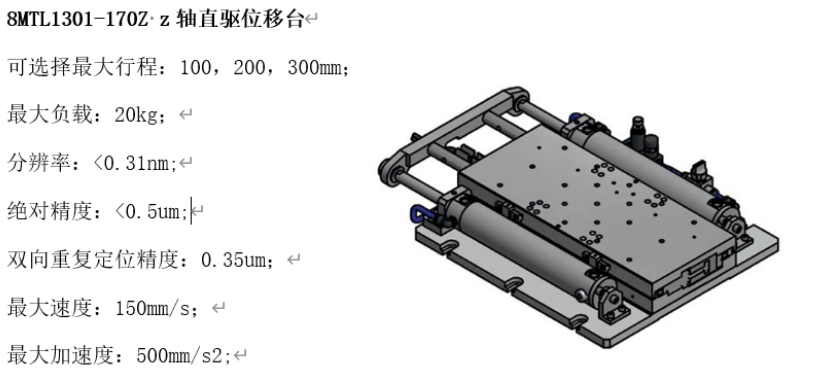

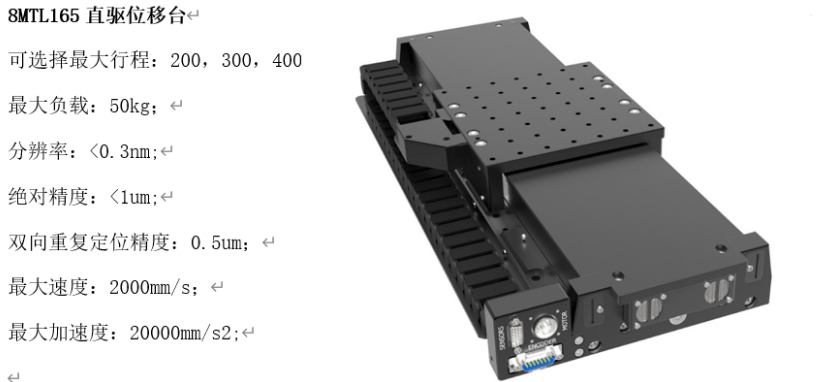

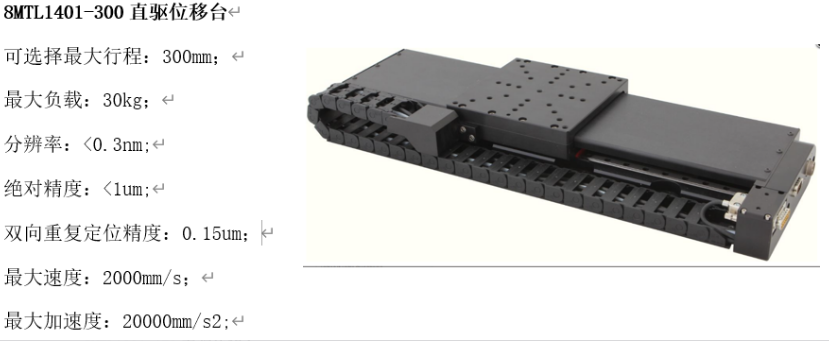

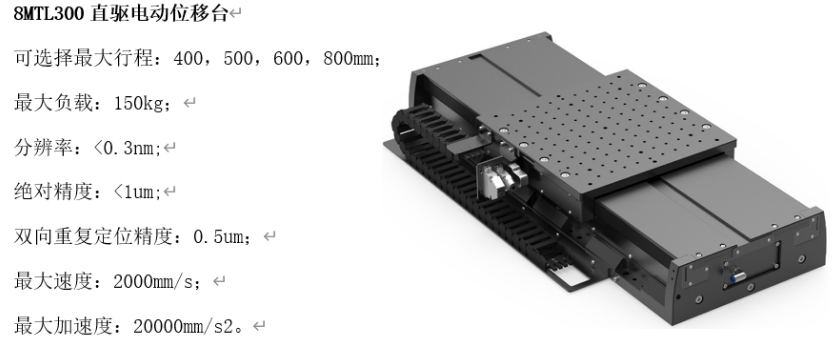

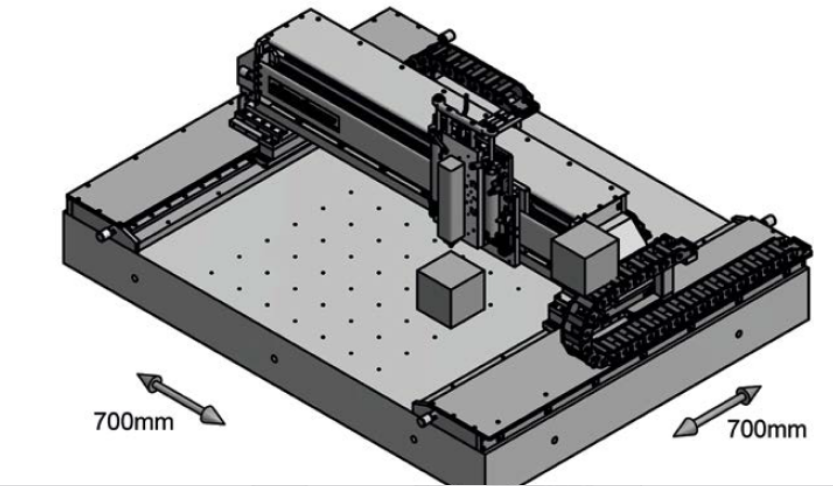

此外，在超精密加工与主动减振/对位平台中，直驱的多轴联动能力也支撑着复杂轨迹控制与实时位姿补偿。
