一、 产品系列概述

      STANDA 8MRL系列是一组高性能、高精度的直接驱动（直驱）旋转台。该系列产品摒弃了传统的蜗轮蜗杆或齿轮传动结构，采用直驱力矩电机技术，从根本上消除了机械背隙，实现了零 backlash（空回）的超精密运动控制。

核心优势与技术特点：

• 零背隙（Zero Backlash）：直驱技术确保了无反向间隙的运动，是超高精度定位的基石。

• 超高精度与重复性：配合高分辨率非接触式光学编码器，系统可实现角秒级甚至亚角秒级的定位精度和双向重复性。

• 高动态响应：力矩电机提供了极高的加速度和转速，非常适用于需要快速启停和扫描的应用场景。

• 高刚度与负载能力：采用高精度交叉滚柱轴承，确保在承受轴向和径向负载时仍能保持优异的运动稳定性。

• 多样化配置：提供从微型夹头到大型卡盘、从单轴到双轴（万向架）的丰富选项，满足不同应用需求。

• 定制化服务：可根据客户要求定制洁净室兼容、真空兼容（低至10⁻³ Torr）等特殊版本。

二、 单轴旋转台系列详解

以下是各型号单轴旋转台的详细规格与应用定位：

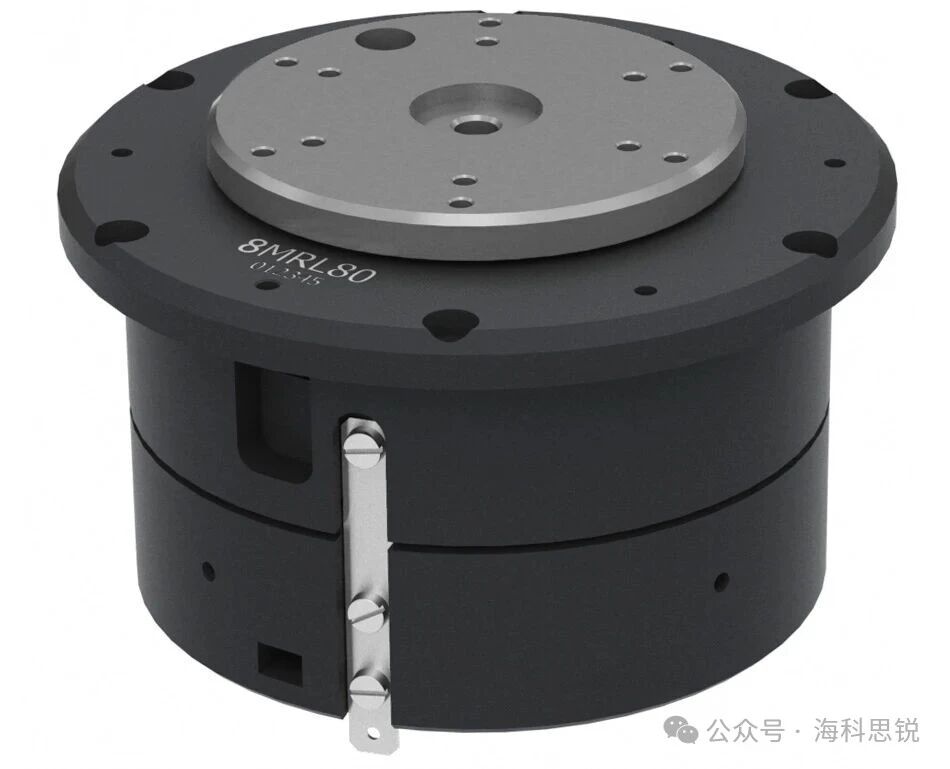

1. 8MRL80 / 8MRLP80 系列——微细加工专用型

• 产品定位：专为高精度的激光微加工领域设计，结构紧凑。

• 核心参数：

• 行程：±360°（无限旋转）

• 精度：< ±3.00 角秒

• 双向重复性：< ±1.50 角秒（峰值），±0.60 角秒（RMS）

• 通光孔径：5 mm

• 最大负载（垂直）：8 kg

• 特殊型号 (8MRLP80)：集成专用气动ER11弹簧夹头，可夹持直径0.2至7 mm的工件或工具。

• 典型应用：激光切割、激光划片、激光打标、血管支架切割等高精度激光旋转加工。

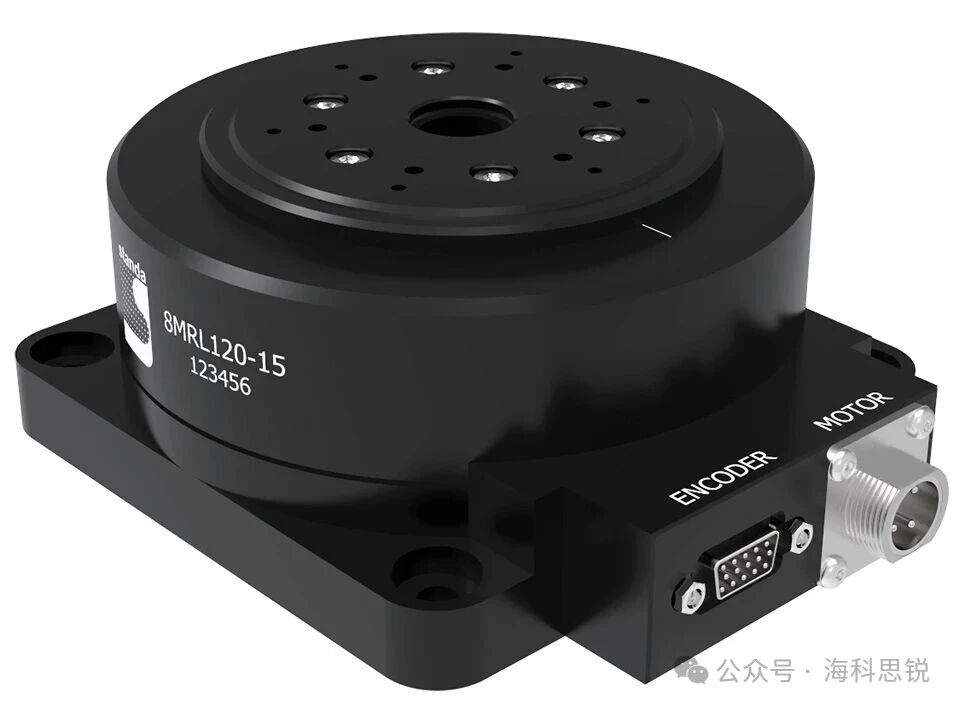

2. 8MRL120-15 系列——超高转速型

• 产品定位：以极高的转速为核心优势，同时保持高精度。

• 核心参数：

• 行程：360°

• 最大转速：< 9000 °/s (1500 rpm)

• 精度：< ±3.00 角秒

• 双向重复性：< ±1.50 角秒（峰值），±0.60 角秒（RMS）

• 通光孔径：15 mm

• 最大负载（垂直）：20 kg

• 典型应用：晶圆扫描、高速检测、PCB快速定位等对速度有极高要求的工况。

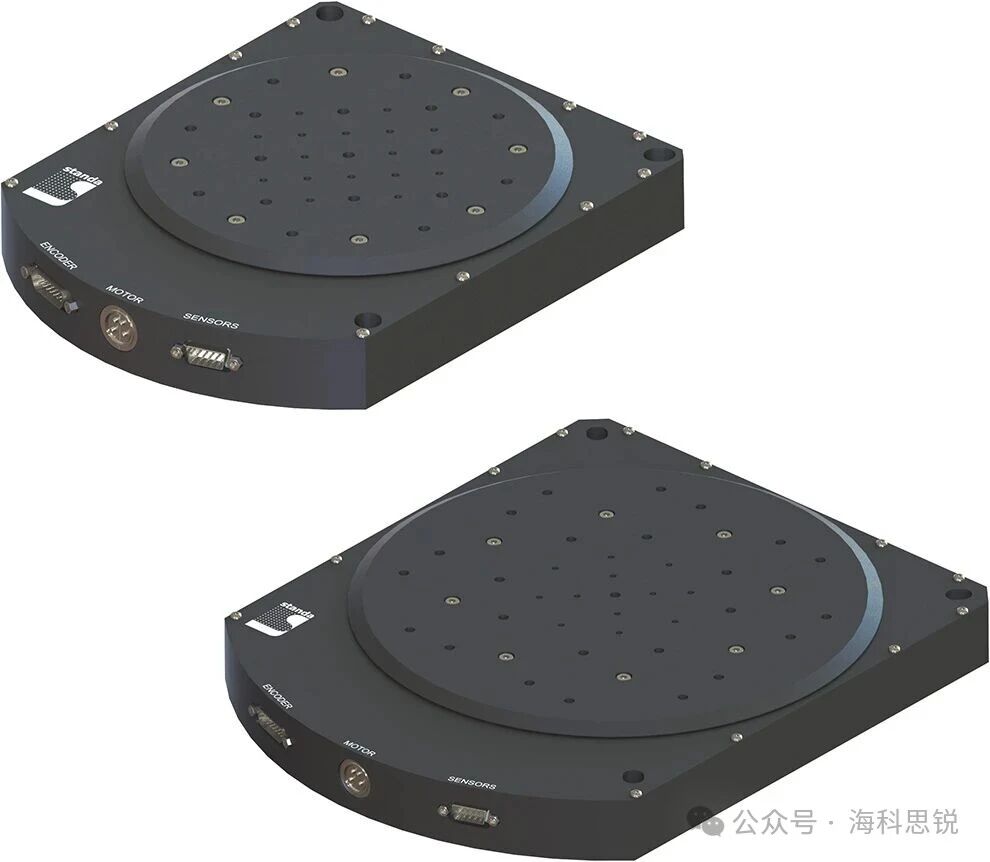

3. 8MRL180 / 8MRL250 系列——通用高性能型

• 产品定位：性价比高，提供多种分辨率插值选项，适应性强。

• 核心参数：

• 行程：360°

• 最大转速：8MRL180为6600 °/s；8MRL250为3300 °/s

• 双向重复性：8MRL180为5角秒；8MRL250为4角秒

• 最大负载（垂直）：8MRL180为12 kg；8MRL250为15 kg

• 编码器：标配1Vpp模拟接口，可选配高达200倍的插值模块以提升分辨率。

• 特殊功能：可选配真空兼容版本（10⁻³ Torr）。

• 典型应用：3D打印、激光加工、晶圆制造、PCB蚀刻等。

4. 8MRL182 / 8MRL184 系列——超高精度重载型

• 产品定位：该系列中的旗舰型号，提供最高的精度、重复性和负载能力。

• 核心参数：

• 行程：±360°

• 最高精度：< ±1.50 角秒（校准后）

• 双向重复性 (RMS)：< ±0.26 角秒（极为出色）

• 编码器分辨率：高达 0.00000067055°

• 最大负载（垂直）：50 kg

• 最大转速：3330 °/s (555 rpm)

• 8MRL184 变体：在8MRL182基础上，集成超高精度气动凸轮卡盘（最大夹持直径150 mm）或ER25弹簧夹头，适合夹持大型、重型工件。

• 典型应用：高端精密装配、重载激光加工、天文仪器、精密测量等。

三、 多轴精密系统（万向架/倾斜旋转台）

除了单轴产品，STANDA还提供基于8MRL系列技术构建的完整多轴系统，满足复杂空间定位需求。

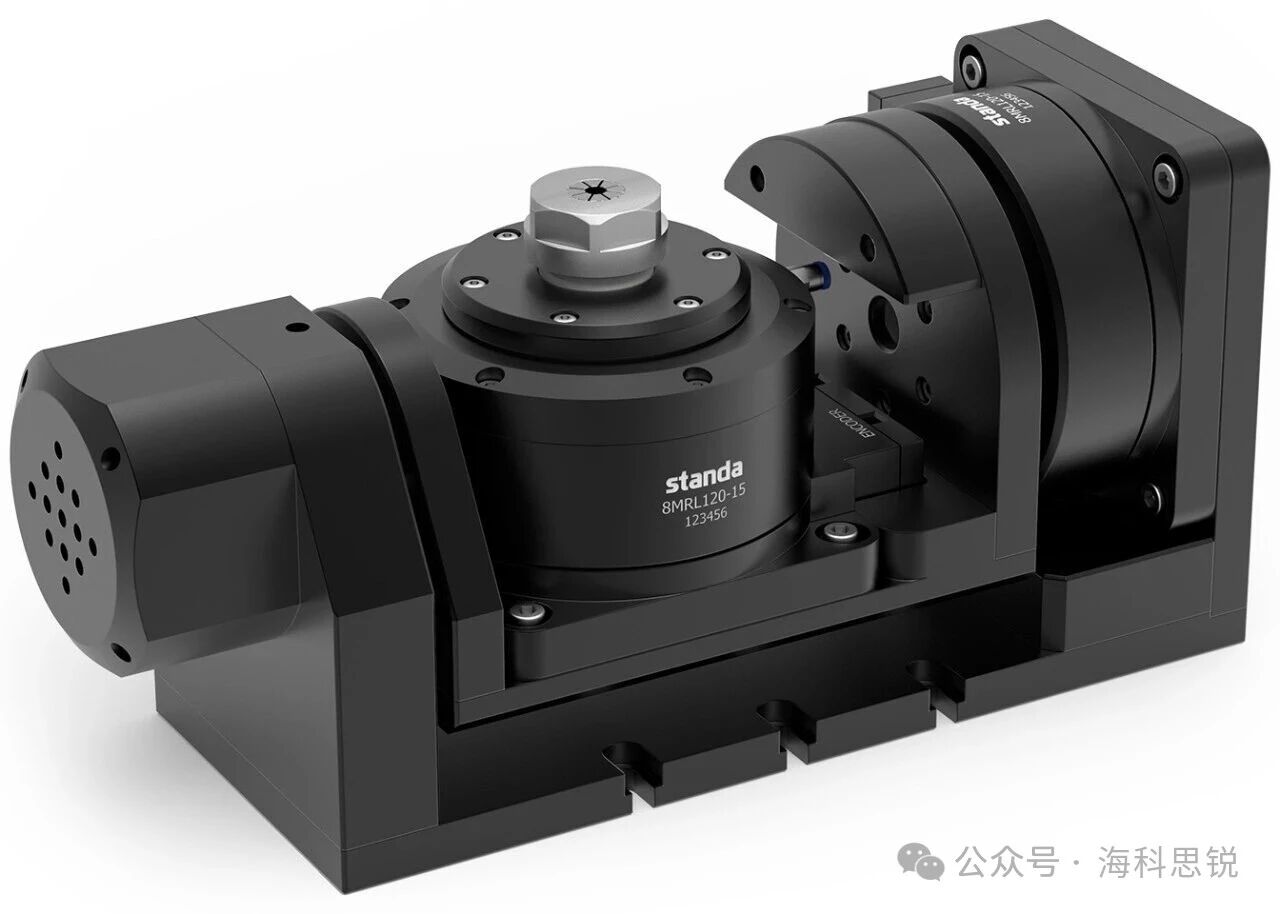

1. 8-0143 直驱万向倾斜旋转台

• 产品定位：集成了俯仰（Tilt）和偏航（Yaw）两个旋转轴的高精度万向架系统。

• 核心参数：

• 俯仰轴 (A轴) 行程：±130°

• 偏航轴 (B轴) 行程：±360°（无限旋转）

• 精度：< ±15.00 µrad（校准后）

• 双向重复性 (峰值)：< ±1.50 角秒

• 最大转速：< 9000 °/s

• 特色功能：集成气动夹头、内置磁性刹车（A轴）以确保安全。

• 典型应用：五轴激光加工、光电跟踪、空间目标模拟等。

2. 8-0165 高速精密倾斜旋转台

• 产品定位：专为垂直倾斜与水平旋转（复合倾斜）设计的高动态双轴系统。

• 核心优势：两个轴均可实现连续高速旋转，具备高重复性和高精度，适合需要复杂空间轨迹的运动控制。

四、 通用规格与选件

1. 反馈与编码器

• 类型：高分辨率非接触式光学编码器。

• 接口：标准为RS422差分数字信号，可选1Vpp模拟正弦/余弦信号。

• 插值：可通过内置或外置插值盒实现高达200倍（甚至65536倍）的分辨率提升。

2. 驱动与轴承

• 电机：三相无刷力矩电机（BLDC），提供平滑、低齿槽效应的运动。

• 轴承：高精度交叉滚柱轴承，确保极低的跳动和优异的刚度。

3. 控制与通信

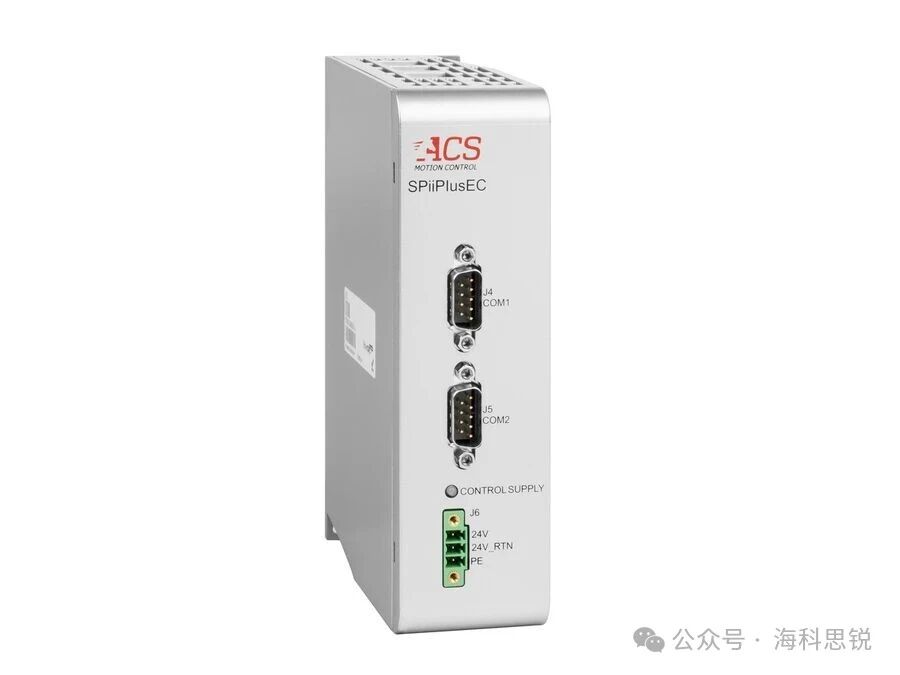

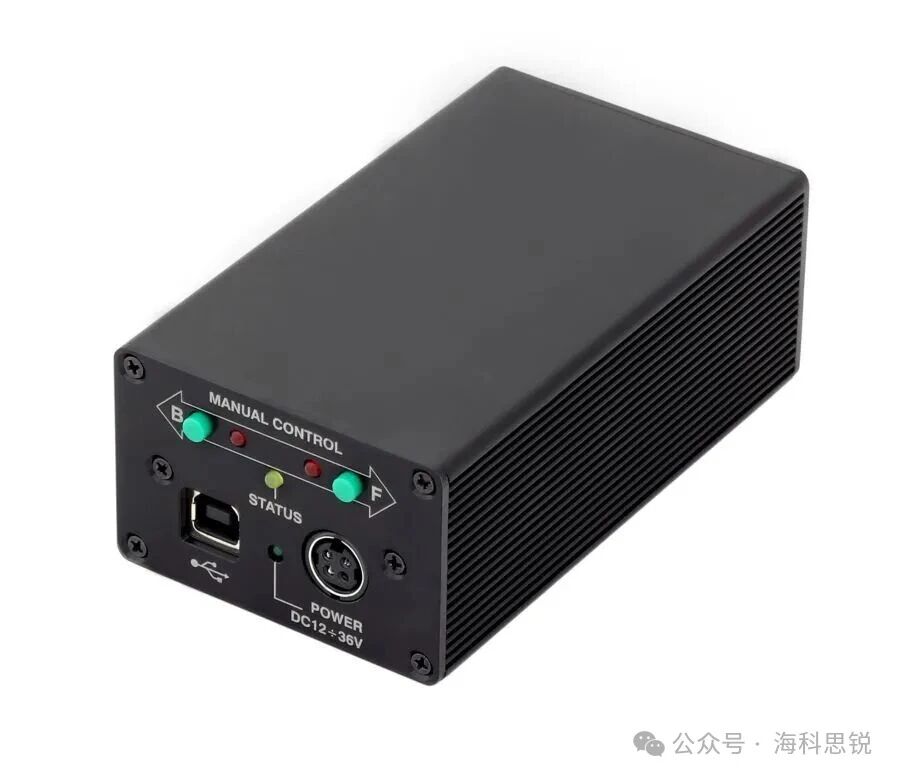

• 推荐控制器：STANDA 8SMC5-USB系列 或 ACS 产品线。

• 通信接口：支持 EtherCAT、USB、RS-232、TCP-IP 等多种工业标准协议。








4. 环境与定制

• 材料：机身采用经自然时效处理的铝合金，表面黑色阳极氧化，保证长期尺寸稳定性。

• 环境：标准大气环境；可根据需求定制洁净室或低真空环境（10⁻³ Torr）版本。

• 报告：每台产品均附带详细的精度测试报告（含装配前与装配后状态），确保性能真实可靠。

五、 订购信息概览

总结：STANDA 8MRL系列直驱旋转台凭借其卓越的精度、动态性能和高可靠性，为激光加工、半导体制造、精密测量和科研等领域提供了全面且灵活的解决方案。客户可根据具体的应用负载、精度要求和速度需求，从丰富的型号中进行选择。

如需更详细的选型建议、2D/3D图纸下载或定制方案咨询，请访问STANDA官网或联系其授权代理商：北京海科思锐光电仪器有限公司。
