波片是偏振光学中最重要的调控元件之一，它可以精确地改变光的偏振态，而不改变光的传播方向或强度。您是否遇到过以下困扰，买来的波片不好用：相位延迟误差太大，入射角度、入射激光波长甚至实验室温度稍微变化都会导致相位延迟的改变，或者还没用多久就被激光打坏了等等。最头疼的是只知道结果：相位延迟和预计的不一样，但不知道问题出在哪？这些烦恼的来源最大的可能性是你买的波片和你的应用不太匹配或者你不太了解你手中的这个波片真正的脾气秉性。今天，我们就从原理、分类和对不用应用的适配性等几个方面详细介绍一下波片。

一、波片的原理

波片的核心原理建立在双折射现象之上。

1. 双折射与快慢轴

·双折射材料：波片由具有双折射特性的晶体材料（如石英、云母）或聚合物制成。这类材料对不同振动方向的偏振光有不同的折射率。

·快轴与慢轴：在波片中，两个相互垂直且垂直于光传播方向的轴有明确的定义：

o 快轴：折射率较小的方向，光沿此轴偏振时传播速度较快。

o 慢轴：折射率较大的方向，光沿此轴偏振时传播速度较慢。

   物理过程：当一束光垂直入射到波片上时，它会被分解为沿快轴和慢轴的两个正交偏振分量。由于两轴的折射率不同，这两个分量在通过波片后，彼此之间会形成一个相位差（或光程差）。

2. 相位差的计算

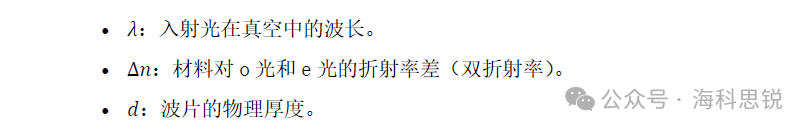

这个相位差由波片材料的特性及其厚度决定，公式为：

核心思想：通过精确控制波片的厚度，就可以让两个分量之间产生特定的相位延迟，从而将入射光的偏振态转换成任意想要的偏振态。

二、波片的分类

波片可以从多个维度进行分类，以满足不同应用场景的需求。

1. 按相位延迟量分类

这是最基础的分类方式，直接决定了波片的功能。

·半波片(波片)：产生的相位差（或），对应光程差为其主要功能是旋转线偏振光的振动方向。

·四分之一波片(波片)：产生的相位差 （或 ），对应光程差为 。它能够在线偏振光与圆/椭圆偏振光之间互相转换。

·全波片( 波片)：产生的相位差 ，不改变入射光的偏振态，主要用于增加光程。

2. 按结构/性能分类

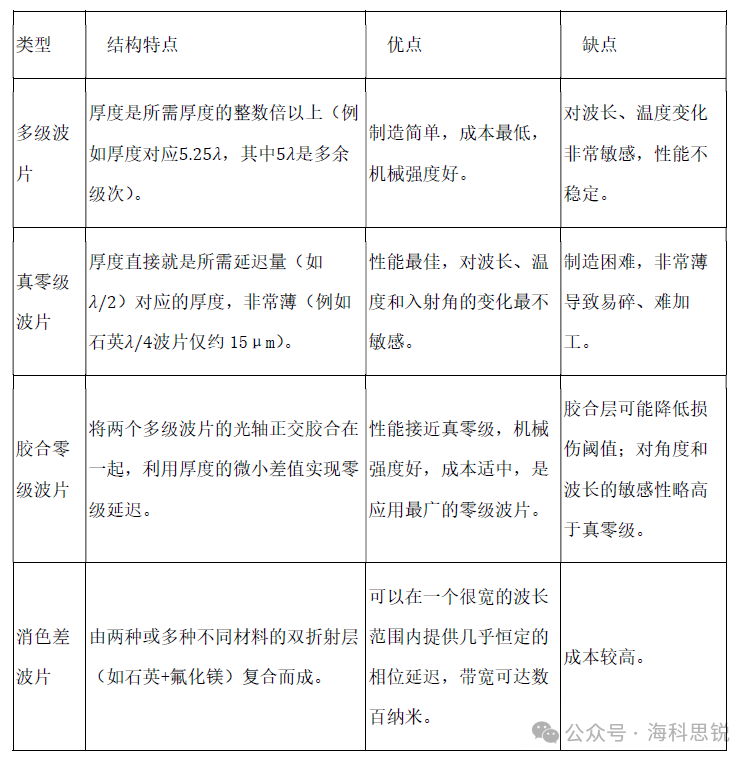

根据制造方式和性能优劣，波片可分为以下几种：

上面的分类并不是很完善和准确。另外，很多厂家对产品类型的归属划分方法并不统一，有些厂家对产品类型的标准不是很完善或准确，经常给用户带来困扰。比如很多厂家提供空气隙零级波片。那空气隙零级波片属于真零级波片吗？还是属于胶合零级波片？空气隙零级波片既不属于“真零级波片”，也不属于“胶合零级波片”，它是一种独立的“复合零级波片”（或称有效零级波片）。

1.空气隙≠真零级：虽然名称中可能带有“零级”，但“真零级”特指单片超薄结构，而空气隙波片是两片晶体复合结构，因此不属于真零级。

2.空气隙≠胶合：它和胶合零级波片的工作方式相同（复合式），唯一的区别在于两片晶体的固定方式。胶合用胶水，空气隙用物理支架隔开。这个区别在高功率激光应用中至关重要——空气隙波片避免了胶水对激光的吸收，因此具有最高的损伤阈值

3. 按材料与特殊功能分类

·材料分类：常见的有石英波片（应用最广，损伤阈值高）、聚合物波片（成本低、可制作大口径、形状灵活）和云母波片（可做真零级，但均匀性差）。

·涡旋波片：一种特殊的半波片，其快轴方向在元件面上呈角向连续变化。它能将普通的高斯光束转换为携带轨道角动量的涡旋光束。

三、主要技术参数

选用波片时，需要关注以下几个关键技术指标：

1.相位延迟量(Retardation)：这是最核心的参数，如  或 。其公差（如  或  ）决定了波片的精度。对于高精度应用，公差要求非常严格。

2.设计波长(Design Wavelength)：波片是波长敏感元件，其标称的延迟量仅对特定波长的光成立。例如，一个532nm的  波片对1064nm的光就不再是  波片。标准波长通常为266nm, 532nm, 780nm, 1064nm, 1550nm等。

3.透射波前畸变 (Transmitted Wavefront Error)：衡量波片对光束质量影响的指标，通常以 、、 表示。数值越小，波片的面型精度越高。

4.表面质量(Surface Quality)：用 20-10 scratch-dig 等标准表示表面瑕疵的大小。数字越小，表面越完美。

5.通光孔径(Clear Aperture)：波片中心可供光束通过的有效区域直径。

6.损伤阈值(Damage Threshold)：对于高功率激光应用至关重要，单位通常是 W/cm² (连续) 或 J/cm² (脉冲)。

7.平行度(Parallelism)：波片前后表面的平行程度，通常以弧秒 (arcsec) 为单位。高平行度可减少光束偏折。

四、功能

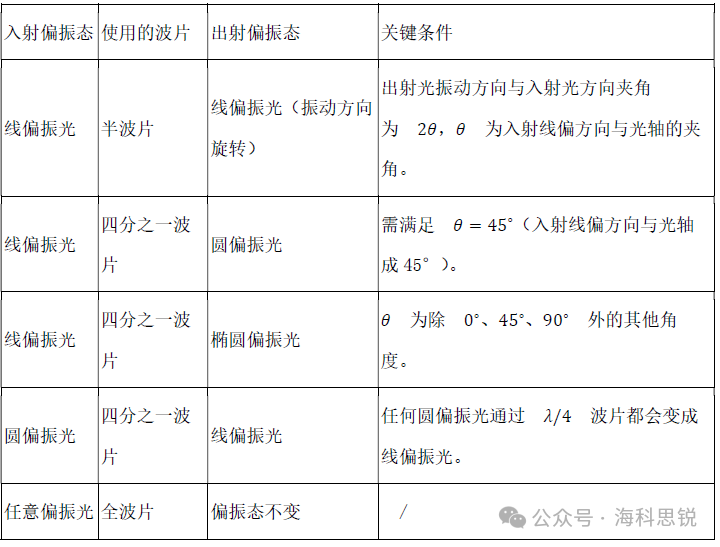

   波片的核心功能是精确控制光的偏振态。通过选择不同的波片并调整其光轴方向，可以实现以下偏振态转换：

此外，特殊波片还有独特功能：

·涡旋波片：生成携带轨道角动量的涡旋光束，或具有特殊偏振分布的矢量光束。

·补偿器：一种可连续调节相位延迟量的特殊波片，用于精确测量未知偏振态。

五、具体的应用

波片是光电子、激光技术和光纤通信等领域不可或缺的基础元件。

·激光技术

o 光隔离器：将  波片与偏振分束器组合，使从激光器反射回来的光无法沿原路返回，从而保护激光源。

o 偏振控制：在激光谐振腔内使用半波片来补偿热致双折射，减少能量损耗。

o 可调衰减器：将半波片与一个偏振片组合，旋转半波片即可连续改变输出光的强度。

·光纤通信

o 偏振态管理：在光纤通信系统中，光的偏振态会随机变化。通过波片（常与液晶等配合）可以动态追踪和补偿这种变化，保证信号稳定传输。

o 偏振复用：利用波片将两路信号加载到两个相互垂直的偏振态上，使通信容量翻倍。

·显示与成像

o 液晶显示(LCD)：液晶层本身就是一种可控的波片，通过电场改变其延迟量来控制每个像素的亮暗。

o 3D投影：在影院或家用投影仪中，使用  波片将线偏振光转换为圆偏振光，左右眼的图像再通过对应的圆偏振眼镜分离，实现立体视觉。

o STED超分辨显微镜：利用涡旋波片产生中心光强为零的“空心”涡旋光，用于突破衍射极限，实现纳米级分辨率成像。

·精密测量与传感

o 椭偏仪：利用可变波片（补偿器）精确测量光与材料相互作用后偏振态的改变，从而反推出材料的厚度、折射率等薄膜特性。

o 光学旋光仪：用于测量糖溶液、药物等手性物质的浓度，其原理是物质会使线偏振光的振动方向发生旋转。

·前沿科学

o 光镊：利用涡旋光束携带的轨道角动量，不仅可以捕获微粒，还能使其发生旋转，实现多维度的微观操控。

波片推荐品牌一：Edmund

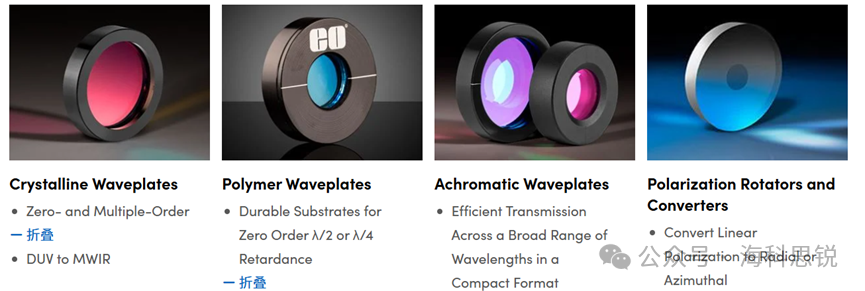

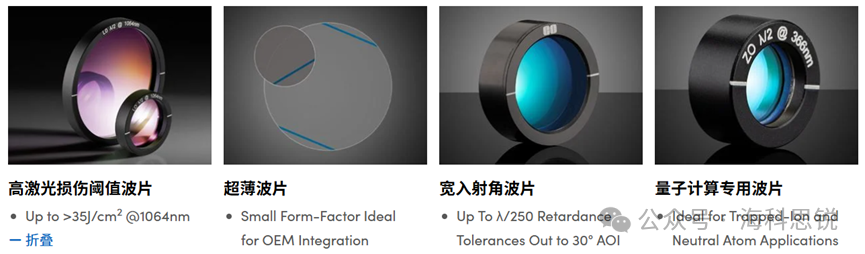

   爱特蒙特光学提供各种采用晶体或聚合物材质的波片，包括多级、零级或消色差波片。 聚合物波片能够在更宽范围的入射角中实现卓越性能。 多级波片非常适合于单色光配合使用，其波片的设计波长的偏移低于1%。 零级相位延迟片能够在更宽的波长范围或温度范围中带来更高性能。 在更宽的波长范围或温度范围中，消色差波片将能提供最恒定的性能。

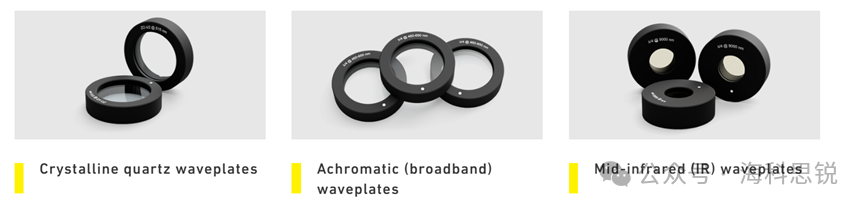

波片推荐品牌二：Optogama

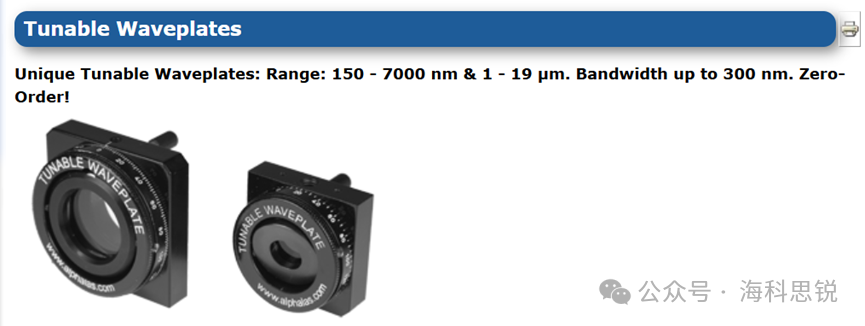

波片推荐品牌三：Alphalas

   如果您在波片的选型或者使用中有任何问题，欢迎联系北京海科思锐光电仪器有限公司进行沟通交流。
