法拉第旋光器与隔离器都是利用法拉第效应工作的磁光器件，核心区别在于：旋光器仅实现偏振面的非互易旋转，而隔离器在此基础上集成了偏振元件，专门用于阻断反向传输的光。法拉第隔离器的核心应用，主要集中在保护激光光源不受反向反射光干扰，因此在多个涉及激光和光纤技术的领域中，它都是一个关键的“守护者”角色。其主要应用领域包括：激光与工业加工系统、光通信与高速光模块、精密光谱学与量子光学、光学传感与激光雷达、生物医学领域等。

一、核心原理

  两者的物理基础都是法拉第效应：当线偏振光通过置于磁场中的磁光材料时，其偏振面会发生旋转，旋转角度的公式为 。这一效应的关键特性在于非互易性：光的旋转方向只与磁场方向有关，与传播方向无关。

基于此原理：

• 法拉第旋光器：单独实现偏振面的非互易旋转，标准设计通常将偏振面旋转45°。

• 法拉第隔离器：由起偏器、法拉第旋光器（45°）和检偏器（与起偏器成45°角）三部分组成。正向光顺利通过，反向光的偏振方向经旋光器累计旋转90°，被起偏器阻隔。

二、主要功能

三、关键技术参数

四、选型依据

1. 明确系统需求

• 波长与功率：这是首要条件。根据激光器波长和平均功率/峰值功率，选择对应中心和具有足够损伤阈值的型号。

• 光束尺寸：确保通光孔径大于光束直径（建议留有20%-30%余量），避免衍射损耗。

• 偏振态：标准隔离器适用于线偏振光。若光源为非偏振光（如部分光纤激光器），需选用偏振无关型隔离器。

2. 平衡性能与成本

• 隔离度与透过率：对光源稳定性要求极高（如种子源）应选双级隔离器（高隔离度）；高功率系统则优先保证透过率以减小热效应。

• 调谐性：固定波长选标准品即可；可调谐激光器可考虑可调谐或宽带型号，前者通过机械调节优化特定波长，后者使用方便但隔离度略低。

3. 考虑环境与集成

• 热管理：高功率应用需关注散热，必要时选择水冷版或导热设计优良的产品。

• 空间限制：集成光学系统（如光通讯模块）对尺寸有严格要求；而高功率或实验室系统则相对宽松。

• 特殊环境：应用于低温（如超导系统）或太空环境时，需选经过特殊设计与筛选的器件。

   IPOptica Tech PTE. LTD（IPO）公司为工业和科研领域提供性能优异和规格丰富的法拉第隔离器和旋光器，以及普克耳盒等产品。其中法拉第旋光器和隔离器产品波长范围覆盖320nm-50000nm，通光孔径从2mm到70mm，最大承受激光功率达到1800W。

IPO的旋光器和隔离器产品源于技术人员多年积累的经验，融合了美学工程设计、理论数据模拟、精密加工和质量控制。该系列产品专为满足以下严苛需求而设计：高功率损伤阈值、低非线性折射率、低焦点偏移、低热效应、低吸收率、低插入损耗以及高隔离度。”

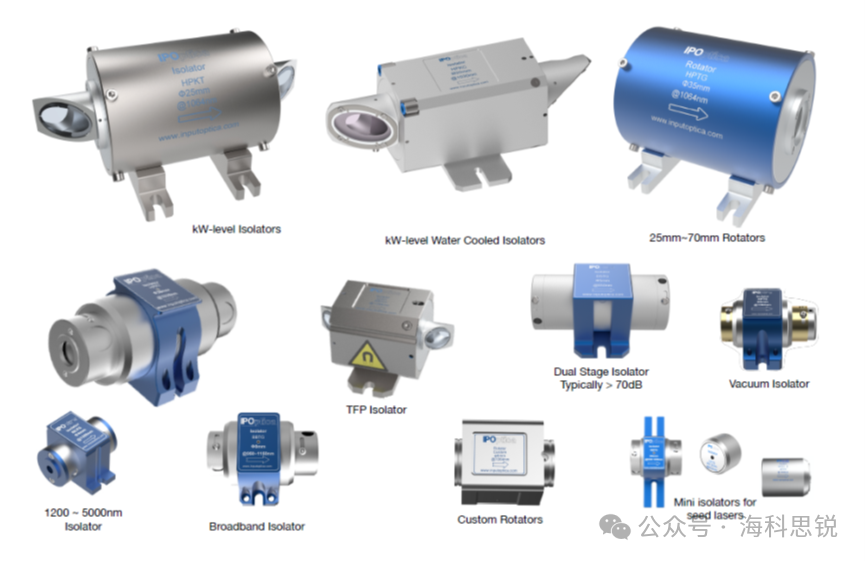

IPO针对不同的应用需求提供8大类法拉第旋光器和隔离器：VITG 、BBTG、 HPTG、 HPTS、 HPKT、HPKC/HPTC、 DSTG、 NLYG。

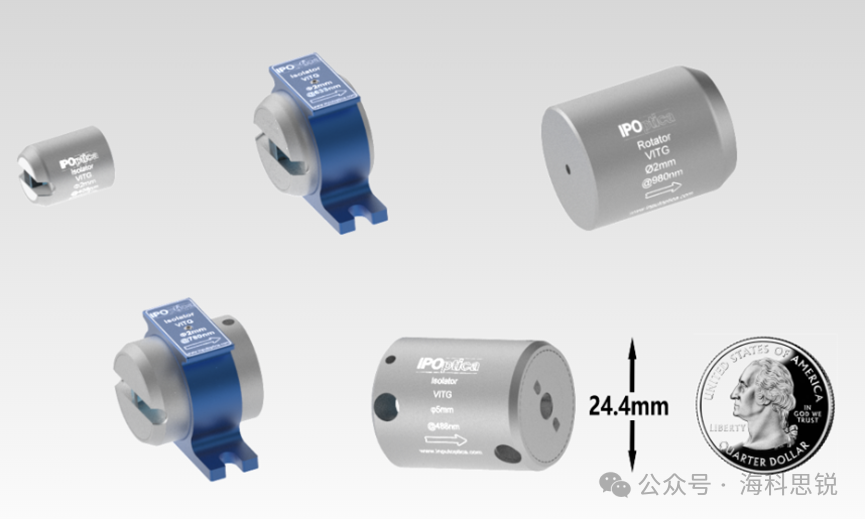

5.1 VITG系列旋光器和隔离器

VITG 系列产品旨在满足从320nm 到 980nm 波长的广泛应用需求，始终追求更优的性能、更高的可靠性以及精致优雅的设计。

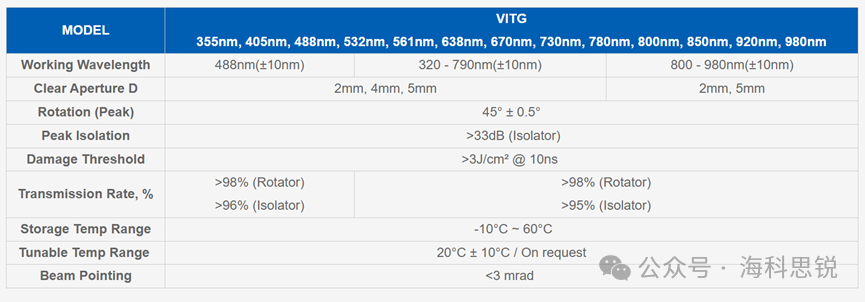

VITG系列旋光器和隔离器主要技术参数：

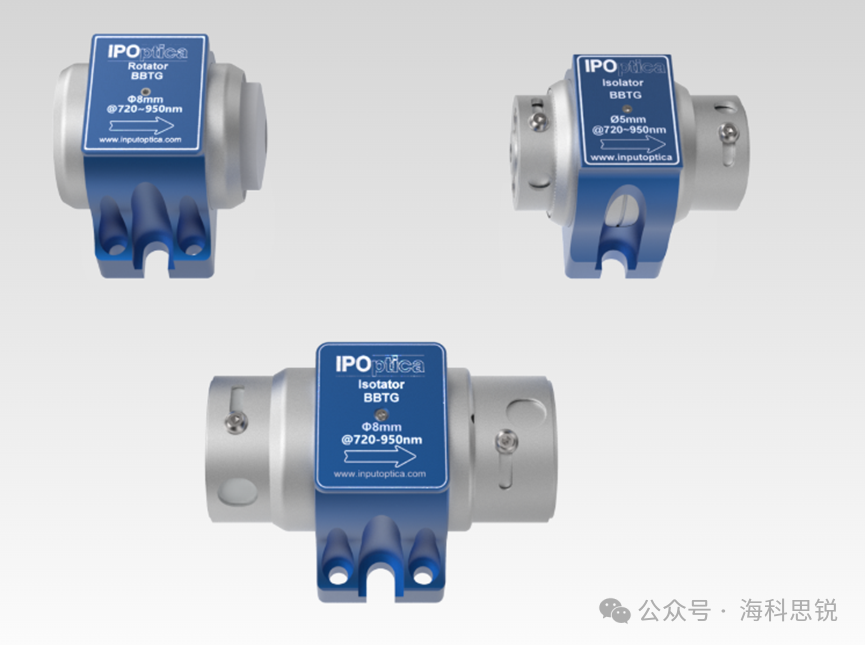

5.2 BBTG系列旋光器和隔离器

   BBTG 系列产品采用独特的光学设计，通过缩短光路长度和降低反射率，最大程度地减小了脉冲展宽效应。这使得该系列能够在 520nm 至 1150nm 的宽带波长范围内，为超短激光脉冲提供出色的保护。

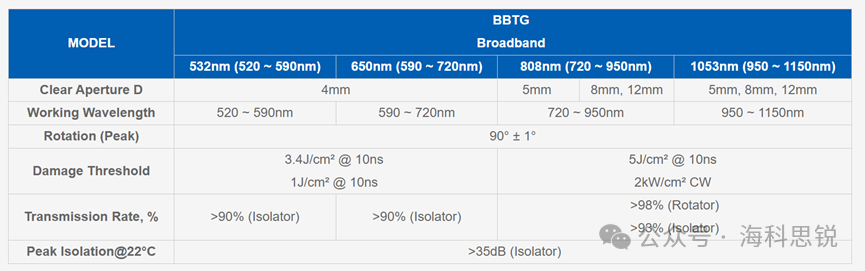

BBTG系列旋光器和隔离器主要技术参数：

5.3 HPTG系列旋光器和隔离器

    HPTG 系列法拉第旋光器和隔离器旨在为 1000-1100nm 范围内的固体激光器和光纤激光器提供卓越的保护。该系列支持宽孔径范围的器件，并已通过高达 400W 的连续波（CW）功率测试。

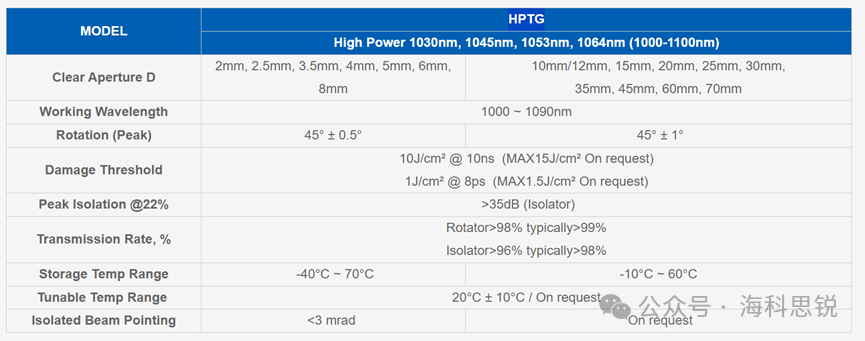

HPTG系列旋光器和隔离器主要技术参数：

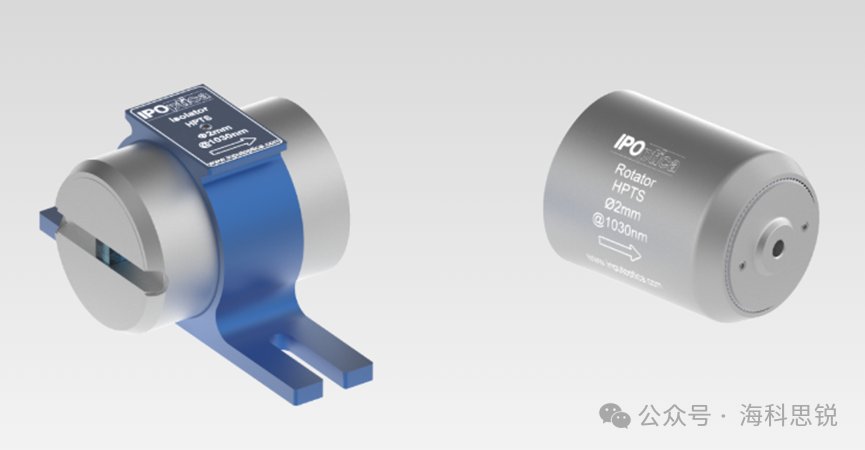

5.4 HPTS系列旋光器和隔离器

   HPTS 系列法拉第器件旨在满足高功率、高能量激光器（1000-1100nm）的需求。与 HPTG 系列相比，得益于维尔德常数提高 20% 以上、吸收率降低 30%，HPTS系列具有更低的热致双折射和更紧凑的尺寸，这为激光器设计（尤其是 1030 nm 种子源激光器）提供了极大便利。

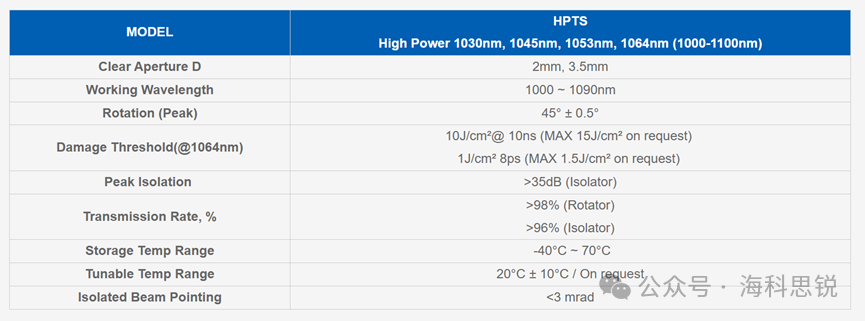

HPTS系列旋光器和隔离器主要技术参数：

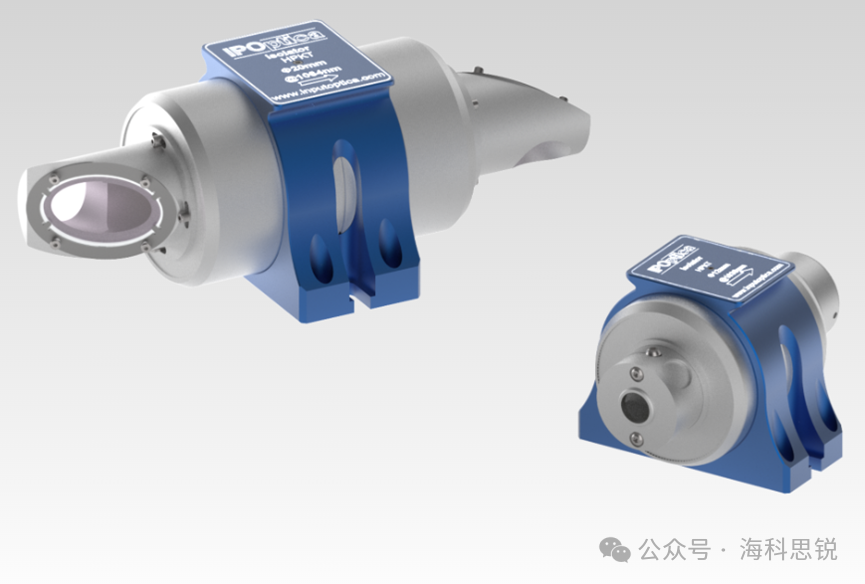

5.5 HPKT系列旋光器和隔离器

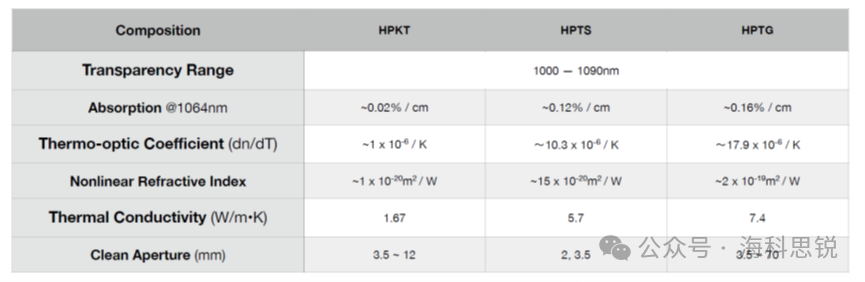

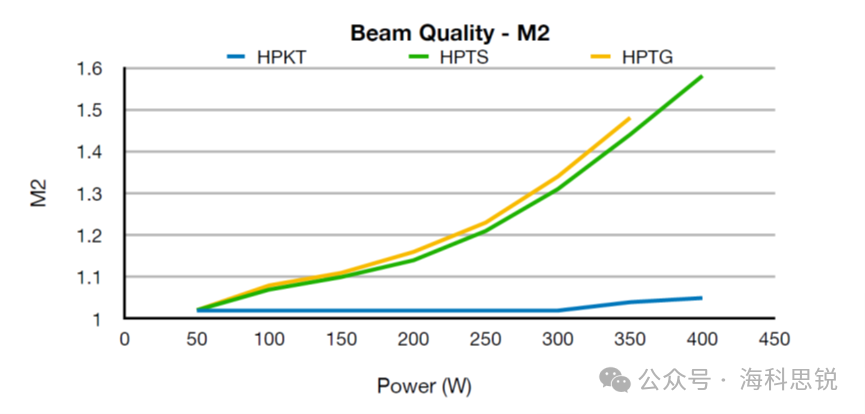

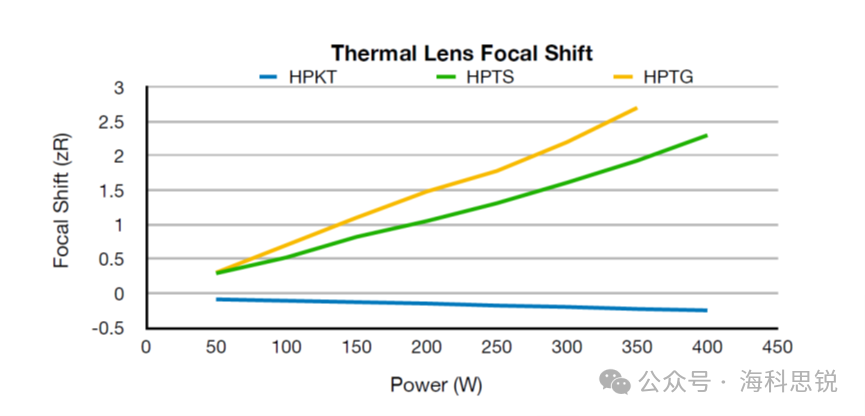

    HPKT 系列致力于制造卓越的法拉第旋光器和隔离器。与 HPTG 系列相比，HPKT 系列在高入射功率下能提供更高的消光比，其吸收率和热光系数均低一个数量级，因此是超快及高功率应用场景中更优的解决方案。HPKT 系列专注于满足 1000-1100nm 波段的市场需求，在高达 600W 的特定功率下性能稳定，并且在平均功率超过 2.6kW 的测试中未发生损坏。

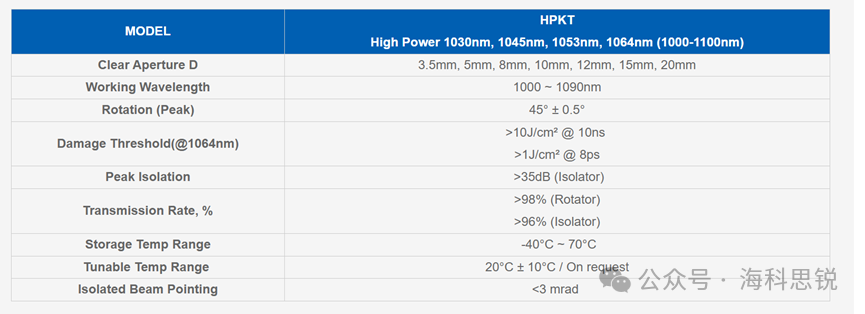

HPKT系列旋光器和隔离器主要技术参数：

5.6 DSTG系列双极隔离器

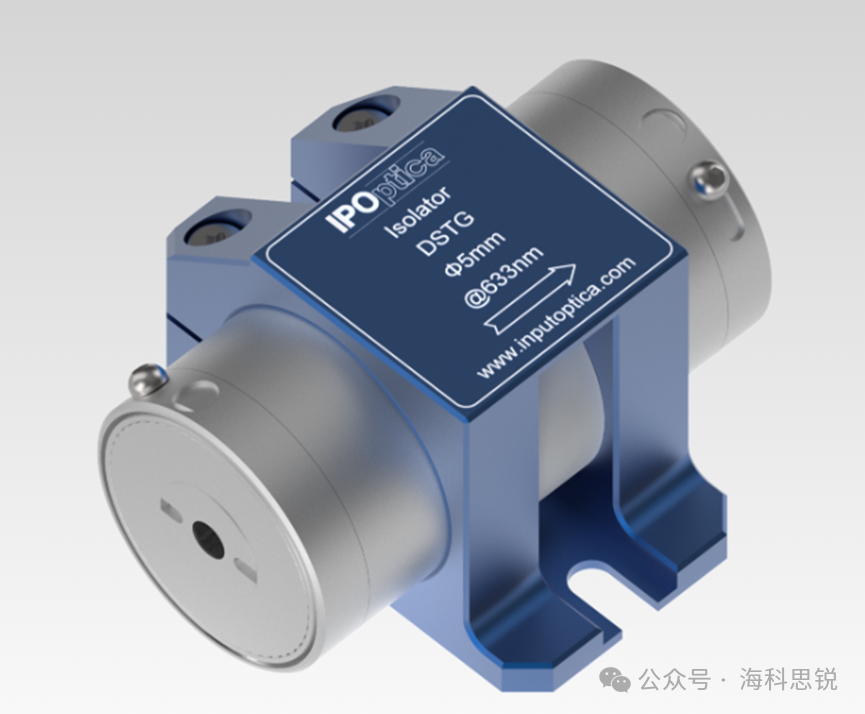

     DSTG 系列致力于制造卓越的双级法拉第隔离器。该系列产品可在高入射功率下为 320-1100nm 范围内的固体激光器和光纤激光器提供超过 60dB 的高隔离度。DSTG 系列支持宽孔径范围的器件，并已通过高达 100W 的连续波（CW）功率测试。

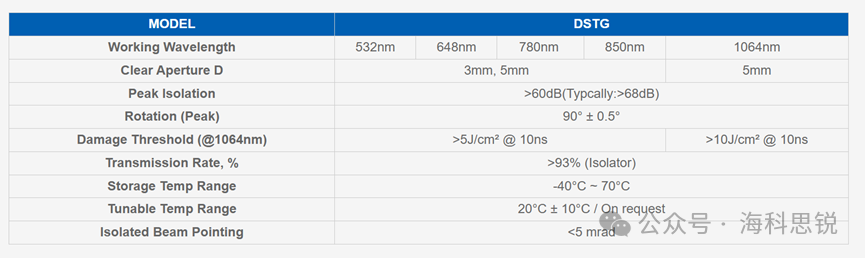

DSTG系列双极隔离器主要技术参数：

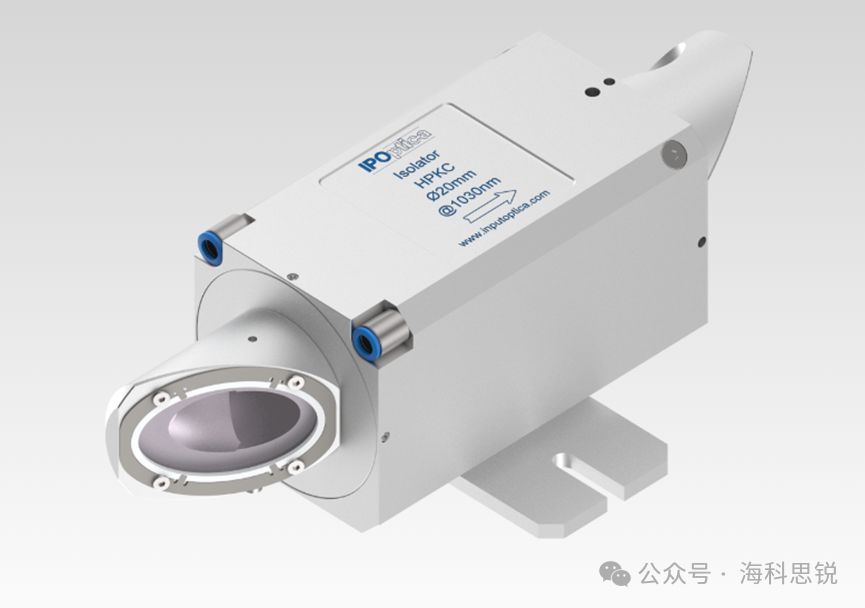

5.7 HPKC / HPTC系列水冷旋光器和隔离器

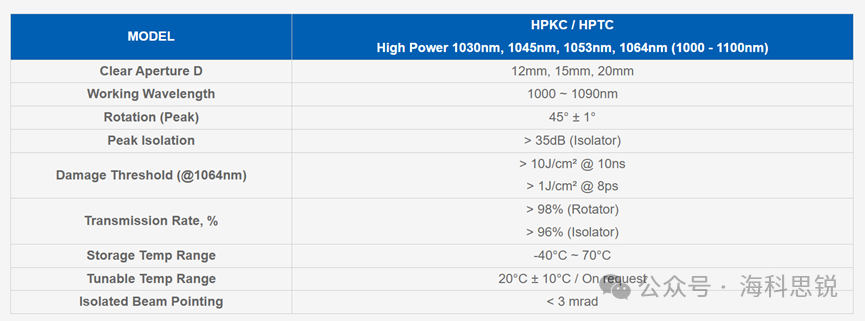

HPKC / HPTC系列水冷旋光器和隔离器主要技术参数：

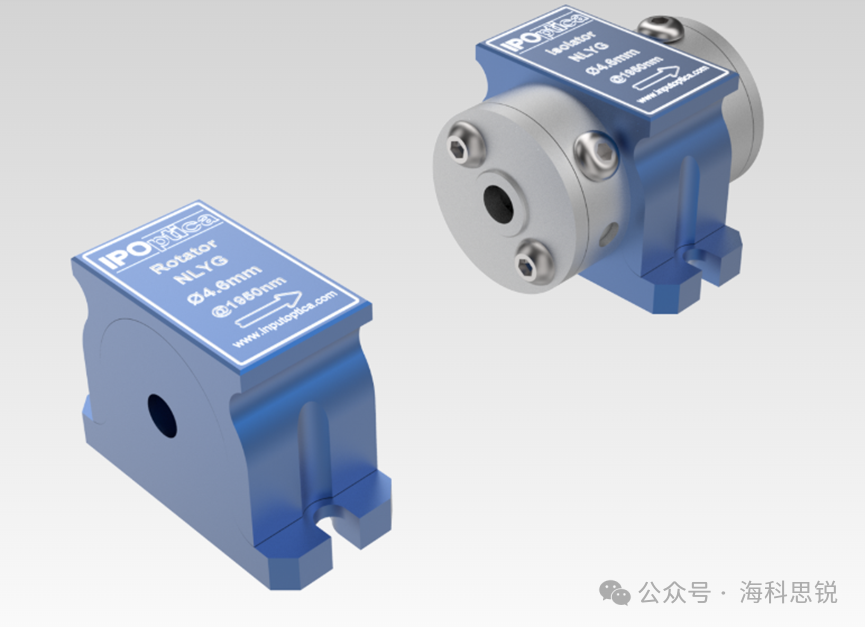

5.8 NLYG系列旋光器和隔离器

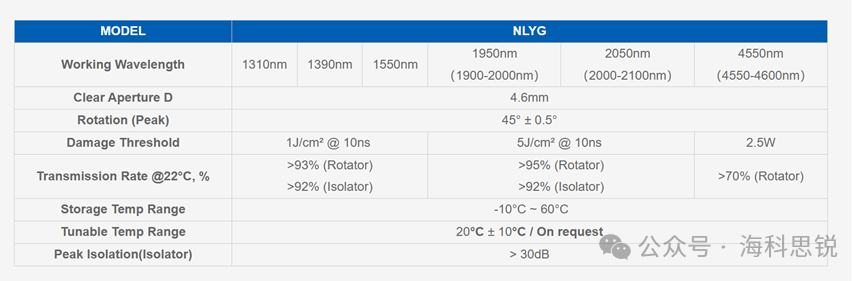

NLYG系列旋光器和隔离器主要技术参数：
