WinCamD-IR-BB是用于中波红外和远红外波段激光的理想成像解决方案。该相机采用 17 µm 像素、覆盖 2 至 16 µm 波长范围，并配备集成式快门，提供了无与伦比的光束分析能力。WinCamD-IR-BB 的信噪比超过 1000:1，能够执行符合 ISO 11146 标准的光束测量。这款基于微测辐射热计技术的相机具有非常高的灵敏度，其集成式快门可实现全自动的非均匀性校正。

WinCamD-IR-BB主要特点：

• 宽带 2 至 16 µm VOx 微测辐射热计

• 640 x 480 像素，像元尺寸 17 µm

• 有效探测面积 10.8 x 8.2 mm

• 低辐照度能力：在 5 倍峰峰值噪声下约为 75 µW/cm²

• 帧频：30 fps（出口版为 7.5 fps）

• 端口供电 USB 3.0：无需外接电源适配器

• 无需斩波器 / TEC 制冷

• 集成式快门，支持：

• HyperCal™ –动态噪声与基线校正软件

• 自动非均匀性校正（NUC）

• 信噪比 ≥ 1000:1（信号与 RMS 噪声之比）

• 14 位 ADC（模数转换器）

• 14 ms 热时间常数

• 可测量脉冲重复频率 ≥1 kHz 的脉冲激光

• 支持多相机并行采集

• ISO 11146 M² 选项 –

  光束传播分析、发散角测量、焦点定位

WinCamD-IR-BB典型应用

• 中波红外/远红外/CO₂激光光束分析

• 中波红外/远红外/CO₂激光器及激光系统的现场维护

• 光学组件与仪器对准

• 光束漂移测量与记录

• 配合 M2DU 位移平台进行 M² 测量

•

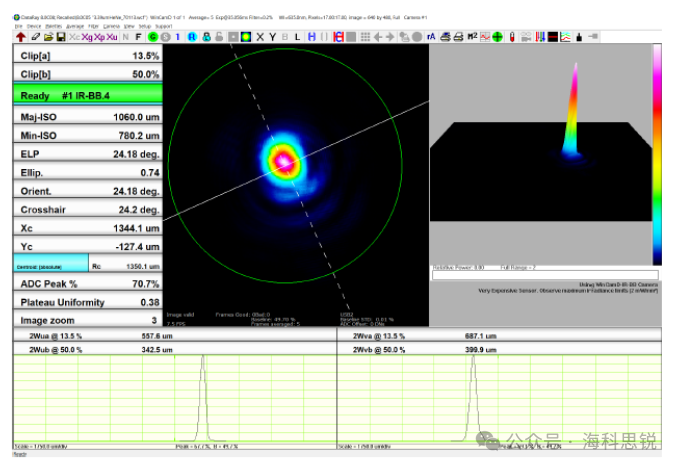

图1：使用 WinCamD-IR-BB 拍摄的 3.39 微米氦氖激光器

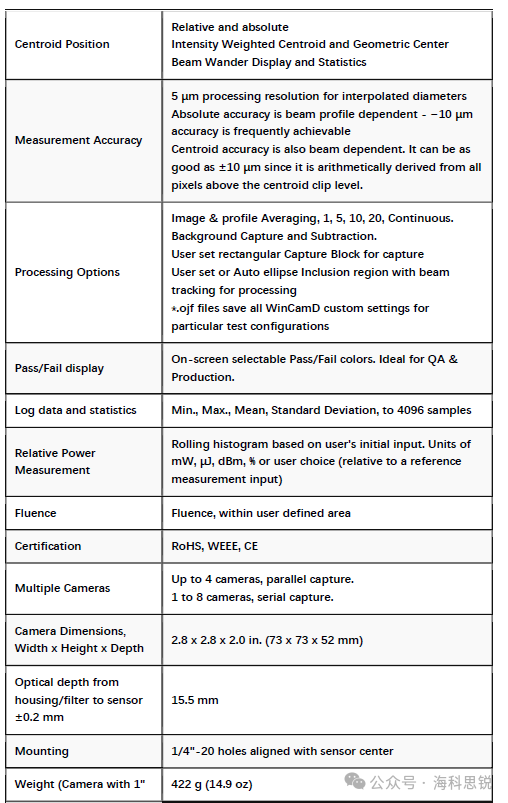

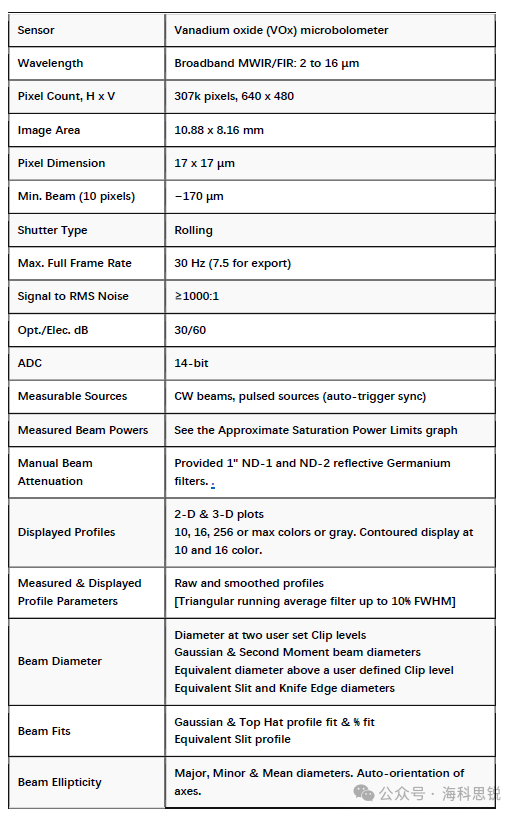

WinCamD-IR-BB主要技术参数：

WinCamD-IR-BB注意事项

• 请小心操作 WinCamD-IR-BB，尤其是在传感器暴露时，以保护您的设备投资。

• 始终遵守最大辐照度限值

•  确保功率水平处于安全范围内，不要超过饱和辐照度。

• WinCamD-IR-BB 的传感器组件若损坏，更换成本极高。

• 在操作任何功率等级的激光器时，务必遵守正确的激光安全规程。请参考 ANSIZ136.1 标准。

• 务必了解光路走向，包括光路中每一个玻璃表面的反射/透射情况。

•  随附的 ND-IR 滤光片会反射 >99% 的入射能量。

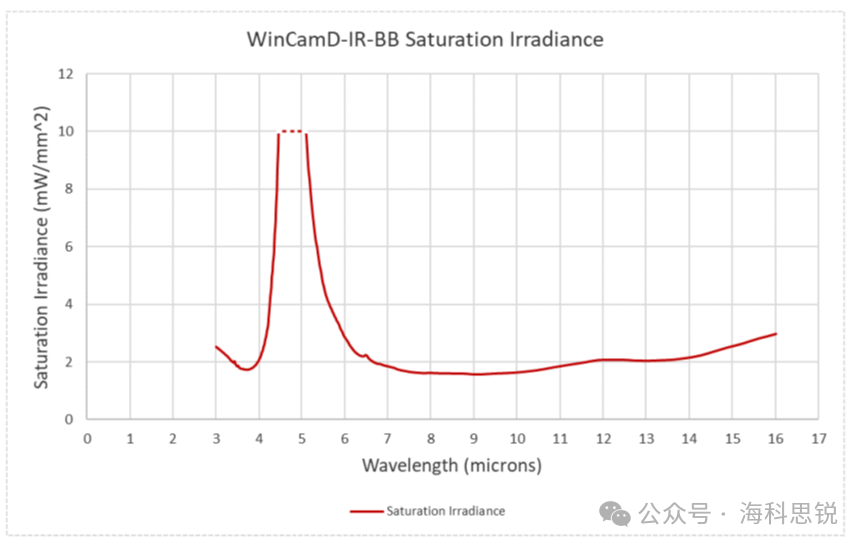

图 2：WinCamD-IR-BB 饱和辐照度曲线。请始终在低于饱和辐照度的条件下操作。

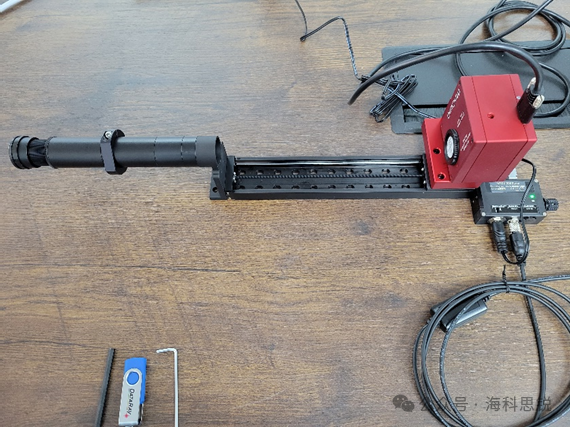

WinCamD-IR-BB用于激光M2测量

   WinCamD-IR-BB能够执行符合 ISO 11146 标准的光束直径测量，并且可以与 DataRay 的 M2DU 位移平台配合使用，进行 M² 测量。请注意，由于 WinCamD-IR-BB 不具备曝光控制功能，因此在 M² 测量过程中，随着光束尺寸发生变化，需要手动调节衰减。

Dataray公司简介：

Dataray公司成立于1988年，位于美国加州Monterey。Dataray是一家专业的激光光束分析仪厂家，其产品覆盖从190nm-16um的波长范围，包括基于CMOS相机，狭缝扫描，量子点量级，微测辐射热计阵列相机等技术方案的激光光斑分析产品。

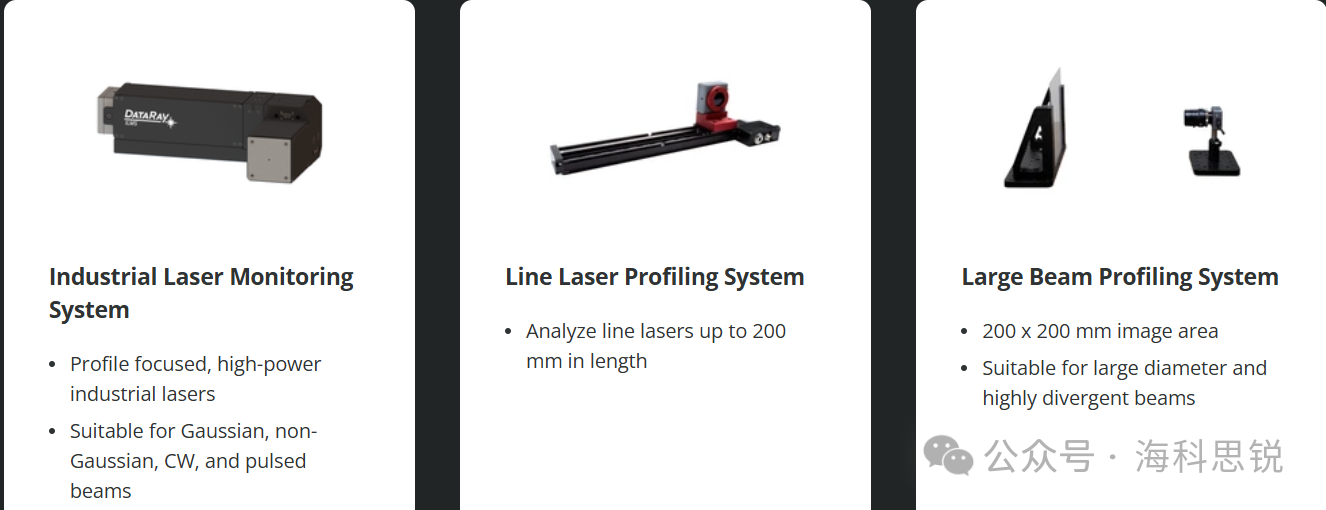

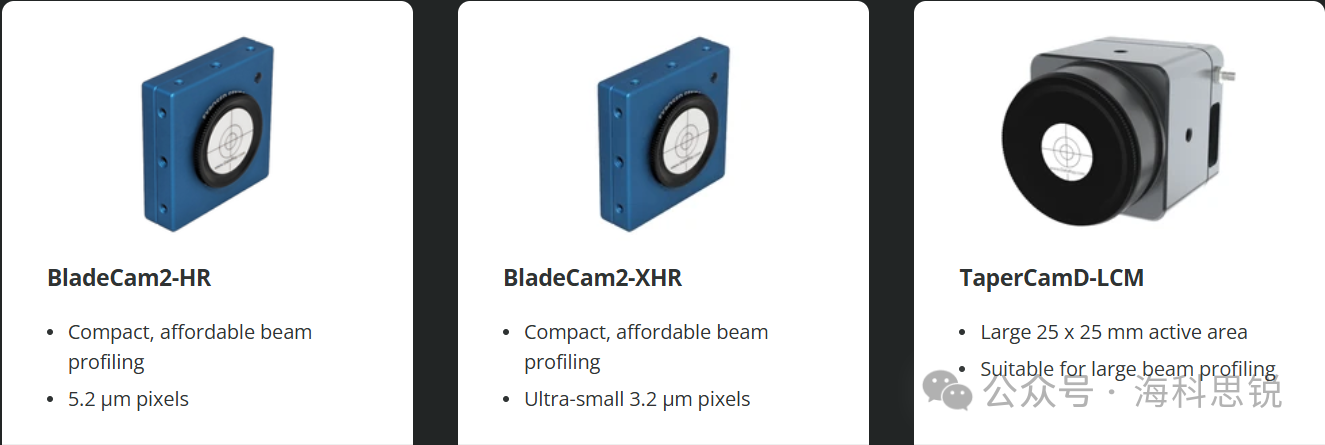

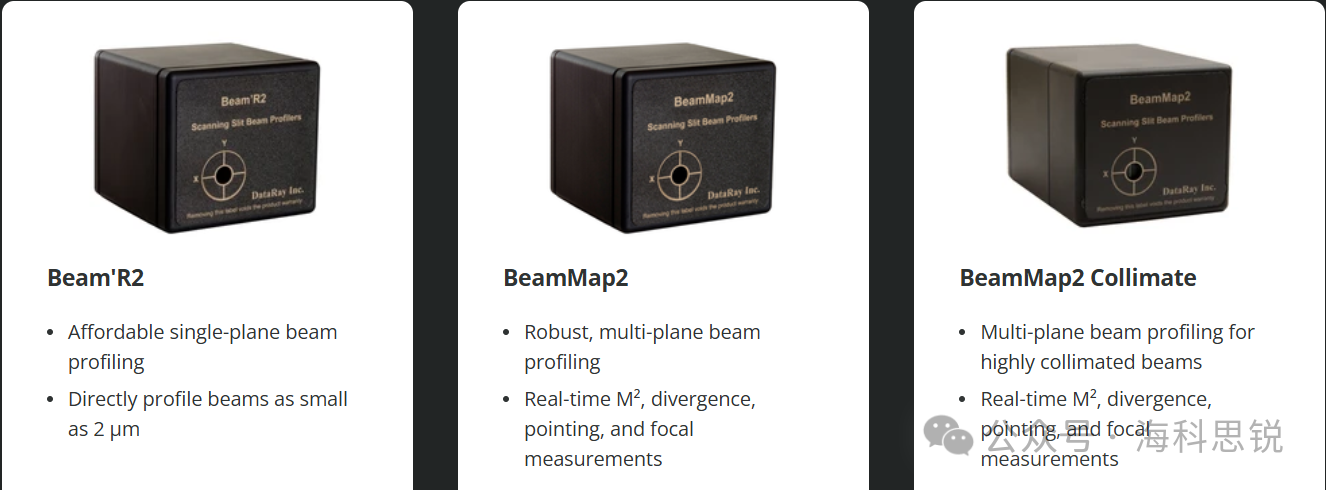

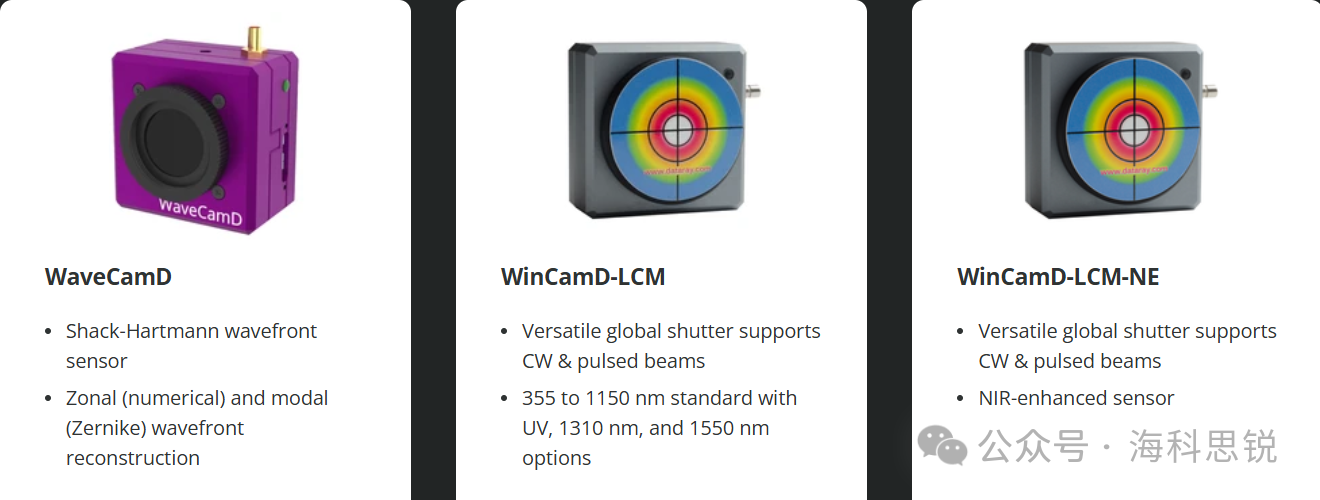

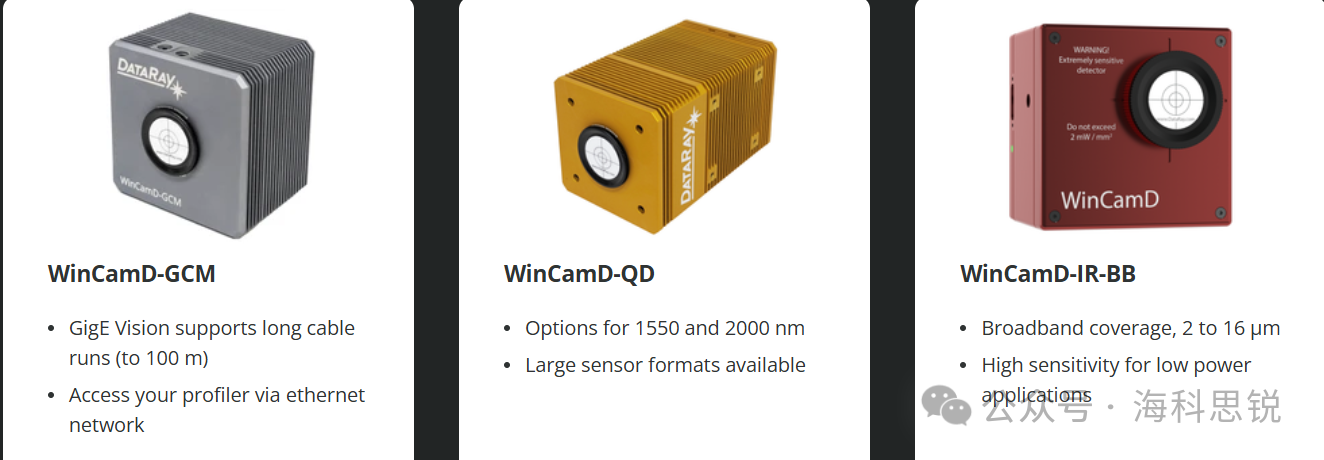

Dataray的激光过光束分析仪产品：
